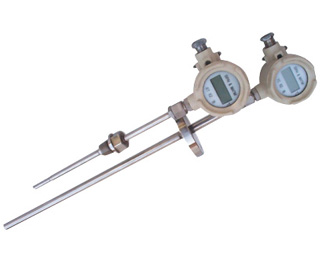

TC/RT带温度转换器带显示热电偶(热电阻)

一、概述

带温度转换器带显示热电偶(热电阻)不仅其性质,特点与用途和普通热电偶(热电阻)一样,而且可以现场指示温度并将现场信号转换成 4 ~ 20mA · DC 标准信号,便于远距离输和计算机监控管理。

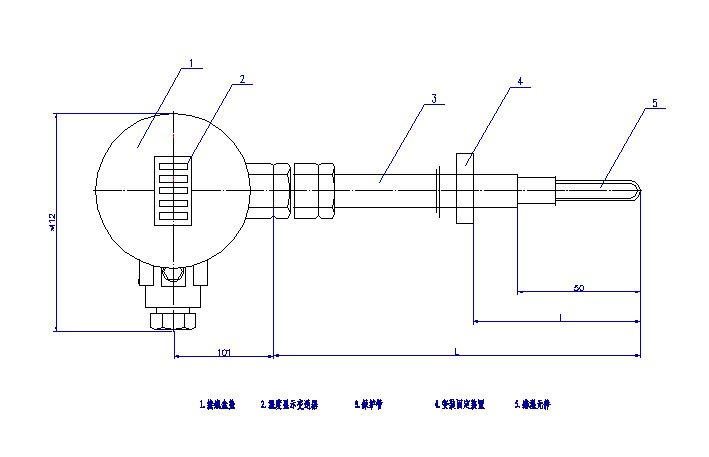

二、基本结构

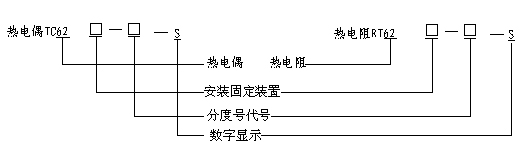

三、产品型号说明

注: 1. 安装固定装置代号: W ——无固定装置 F ——固定螺纹

G ——固定法兰 H ——活动法兰

2. 热电偶分度号代号: K :镍铬—镍硅 E :镍铬—铜镍 J :铁—铜镍

T :铜—铜镍 N :镍铬硅—镍硅 Pt100 —铂热电阻

四、主要技术指标

产品型号

使用温度( ℃ )

安装固定装置

保护管

形式

公称压力

管径

材料

长度系列

TC62W-K-S

0 ~ 1000

无固定装置

常压

Ф16 或 Ф12

G30

[L (总长)× l (置深)]

300 × 150

350 × 200

400 × 250

450 × 300

550 × 400

650 × 500

900 × 750

1150 × 1000

TC62W-E-S

0 ~ 800

1Cr18Ni9Ti

TC62W-J-S

0 ~ 700

TC62W-T-S

-100 ~ +300

TC62W-N-S

0 ~ 1000

G30

RT62W-Pt100-S

-200 ~ +500

1Cr18Ni9Ti

TC62H-K-S

0 ~ 1000

活动法兰装置

常压

Ф16 或 Ф12

G30

TC62H-E-S

0 ~ 800

1Cr18Ni9Ti

TC62H-J-S

0 ~ 700

TC62H-T-S

-100 ~ +300

TC62H-N-S

0 ~ 1000

G30

RT62H-Pt100-S

-200 ~ +500

1Cr18Ni9Ti

TC62F-K-S

0 ~ 1000

固定螺纹装置

10MPa

Ф16 或 Ф12

G30

TC62F-E-S

0 ~ 800

1Cr18Ni9Ti

TC62F-J-S

0 ~ 700

TC62F-T-S

-100 ~ +300

TC62F-N-S

0 ~ 1000

G30

RT62F-Pt100-S

-200 ~ +500

1Cr18Ni9Ti

TC62G-K-S

0 ~ 1000

固定法兰装置

2.5MPa

Ф16 或 Ф12

G30

TC62G-E-S

0 ~ 800

1Cr18Ni9Ti

TC62G-J-S

0 ~ 700

TC62G-T-S

-100 ~ +300

TC62G-N-S

0 ~ 1000

G30

RT62G-Pt100-S

-200 ~ +500

1Cr18Ni9Ti

转换器基本误差± 0.5 %,显示器精度等级 0.5 级,允差等级:热电偶为Ⅱ级,热电阻为 B 级。

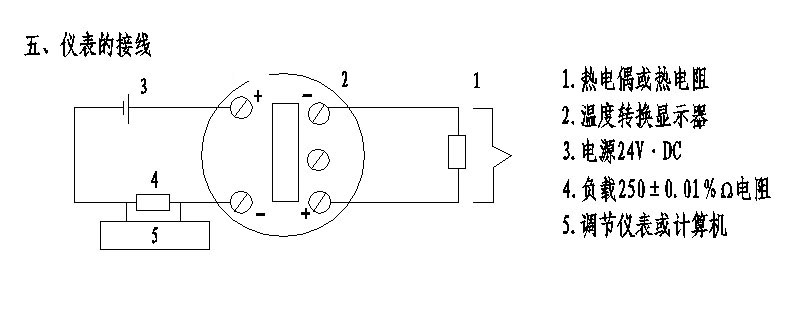

电源客定电压 24V · DC ± 10%, 输出信号 4 ~ 20mA · DC, 负载为 250 Ω为二线制。

环境温度 0 ~ 55 ℃,相对湿度 cm 2 ≤ 86%, 大气压力 86 ~ 106kPa

六、订货及选型

1. 用户根据测量介质的性质、温度、压力、流速、仪表现场的安装情况来选择产品的型号、保护管规格和长度以及固定安装方式,同时按以下规定表明仪表小量程:

热电偶: K 型和 N 型热电偶小量程不小于 400 ℃

E 型和 J 型电偶小量程不小于 300 ℃

T 型热电偶小量程不小于 100 ℃

热电阻:铂热电阻小量程不小于 100 ℃

2. 选型中尚有不清楚的问题或用户特殊需要而与上述产品型号不符,需要专门制造的产品,请注明您的特殊需要来公司(可来函)与我公司经营部联系。
