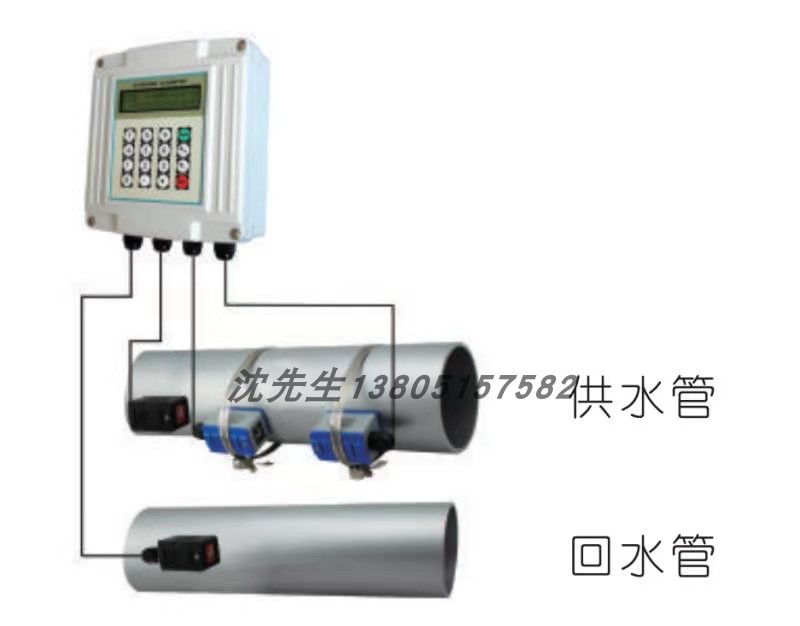

固定式超声波流量计
TUF型系列超声波流量计利用了低电压、多脉冲时差原理，采用双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高，量程比宽抗干扰性强等特点。
当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接受声波所需的时间相同（唯一可实际测量零流量的技术）；介质流动时，逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式：
二、仪表特点
■高精度测量
线优度优于 0.5%, 重复性精度优于 0.2%, 测量精度优于± 1.0% ；
■测量范围大
选用不同型号的传感器 , 可实现口径 DN15-DN6000mm 管道流量的测量；
■支持中文英文菜单
不同版本的流量计 , 可支持中文或英文菜单 , 方便快捷；
■可靠性强
采用低电压 , 多脉冲发射电路测量精度 , 使用寿命及可靠性大幅提高；
■抗干扰能力强
采用双平衡信号差分发射 , 接受电路 , 有效抵御变频器 , 电视塔 , 高压线等强干扰源；
■强大的记忆功能
自动记忆前 64 日 , 前 64 月 , 前 5 年的累积流量 , 自动记忆前 64 次来电和断电时间和流量 , 自动记忆前
64 日流量计的工作状态是否正常。

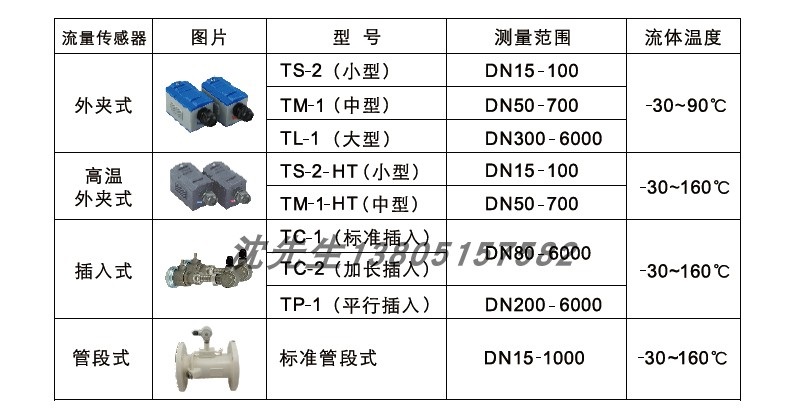

可选配传感器 |
基本型号 |
测量范围 |
流体温度 |
精度 |
电源 |
输入 |
输出 |
通信协议 |
外夹式 |
TS-1
（小型） |
TUF-2000BNB1 |
DN15-100mm |
-30-90 ℃ |
± 1% |
一次表
DC8-36V
二次表
AC220V
或 DC24V |
3 路 4-20mA
模拟输入
2 路 3 线制
PT100 电阻信号
输入 |
隔离 RS232/
RS485
输入
2 路隔离 OCT
输出
1 路隔离 4-20mA
输出
（无源） |
METER-BUS
协议
MODBUS
协议
富士
扩展
协议
简易
水表
协议 |
TM-1
（中型） |
TUF-2000BNB2 |
DN50-700mm |
TL-1
（大型） |
TUF-2000BNB3 |
DN300-6000mm |
高温外夹式 |
TH2-1
（小型） |
TUF-2000BNB4 |
DN15-100mm |
-30-160 ℃ |
THM-1
（中型） |
TUF-2000BNB5 |
DN50-700mm |
插入式 |
TC-1
（标准插入） |
TUF-2000BNC1 |
DN80-6000mm |
-40-160 ℃ |
TLC-2
（加长插入） |
TUF-2000BNC2 |

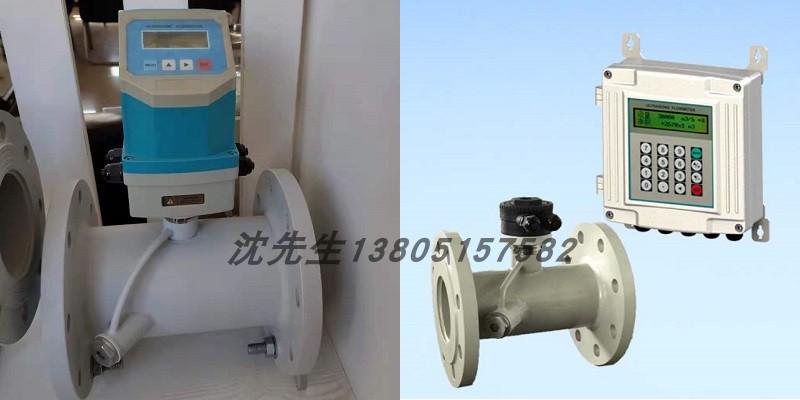

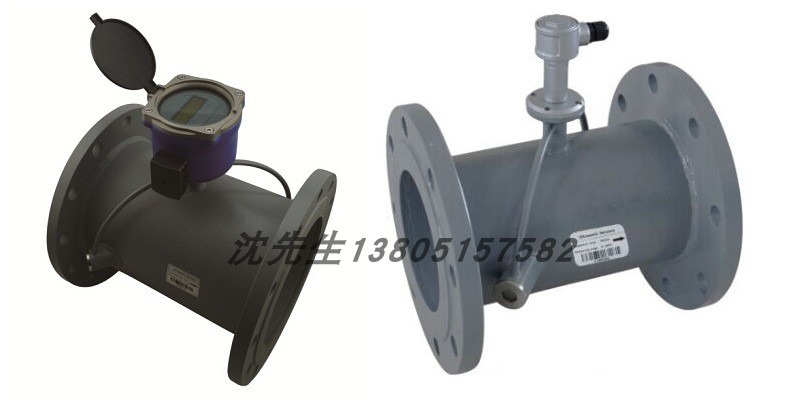

管段式 |
标准管段式 |
TUF-2000BNG |
DN15-1000mm |
-40-160 ℃ |
|

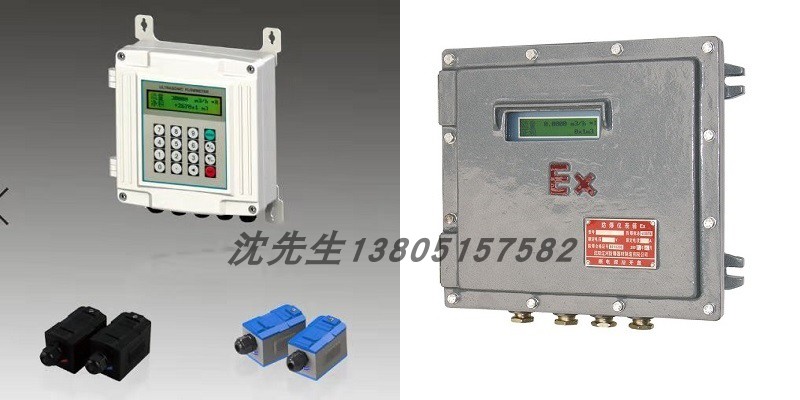

可选择的主机 |
|
|
|

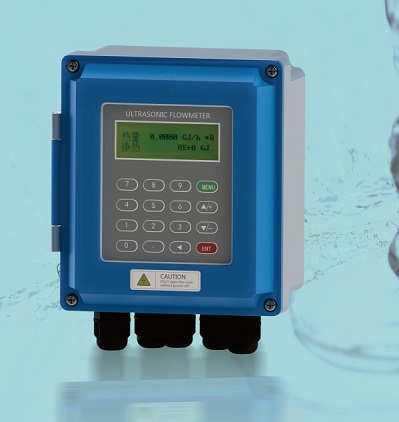

壁挂式 TUF-2000FB
·用于挂墙安装
·尺寸： 178 × 165 × 55mm |
盘装型 TUF-2000FS
·用于仪表盘安装
·开孔尺寸： 152mm × 76mm |
防爆型 TUF-2000FD
·防爆等级 D Ⅱ BT4, 用于防爆场合
·尺寸： 285 × 265 × 90nn |
.jpg)

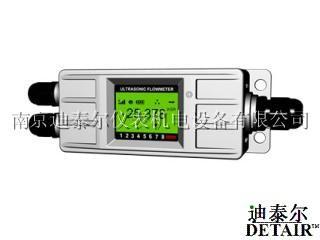

固定式超声波流量计
一、概 述
TUF型系列超声波流量计利用了低电压、多脉冲时差原理，采用双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。具有稳定性好、零点漂移小、量程比宽抗干扰性强等特点。
当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接受声波所需的时间相同（唯一可实际测量零流量的技术）；介质流动时，逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式：
二、仪表特点
■精度测量
线优度优于 0.5%, 重复性精度优于 0.2%, 测量精度优于± 1.0% ；
■测量范围大
选用不同型号的传感器 , 可实现口径 DN15-DN6000mm 管道流量的测量；
■防护等级高
一次表防护等级可达到 IP68, 可侵入水下 2 米工作；
■操作方便
即可有磁性带在一次表上浏览参数 , 还可通过二次表用中文进行参数再设定或显示；
■多重显示
一次表及信号检测与流量测量于一体 , 可循环显示累计流量、流速、二次表可中文显示 100 余项菜单
■传输距离远、组网快捷
一次表与二次表之间采用 RS-485 总线通讯 , 采用普通电缆即可 , 传输距离可达 1000 米以上 , 组网速度方便 , 快捷 . 这种传输方式抗干扰能力强 . 解决了分体式超声波流量计专用电缆成本高 , 抗干扰能力 差 , 传输距离短等问题。
可选配的二次表（用于单点测量，远传显示及参数设定） |
|
RS485 总线通讯
（传输距离可达 1000m 以上）
24V 供电 |
.
|
壁挂式 TUF-2000FB
·用于挂墙安装
·尺寸： 178 × 165 × 55mm |
|
盘装型 TUF-2000FS
·用于仪表盘安装
·开孔尺寸： 152mm × 76mm |
|
防爆型 TUF-2000FD
·防爆等级 D Ⅱ BT4, 用于防爆场合
·尺寸： 285 × 265 × 90nn |
组网测量图
RS485 总线通讯（传输举例可达 1000m 以上）
|

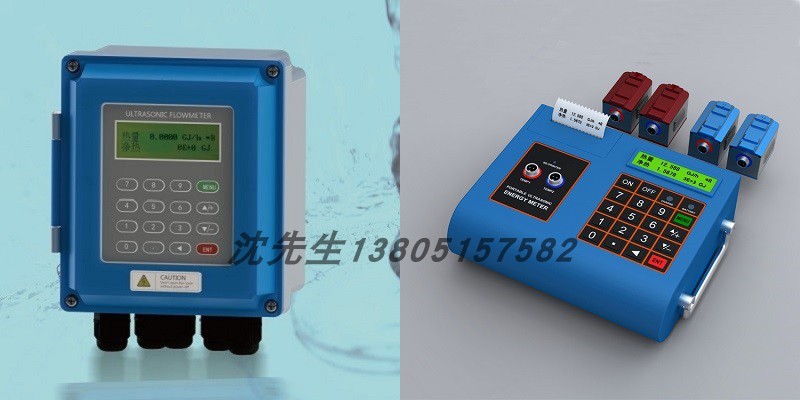

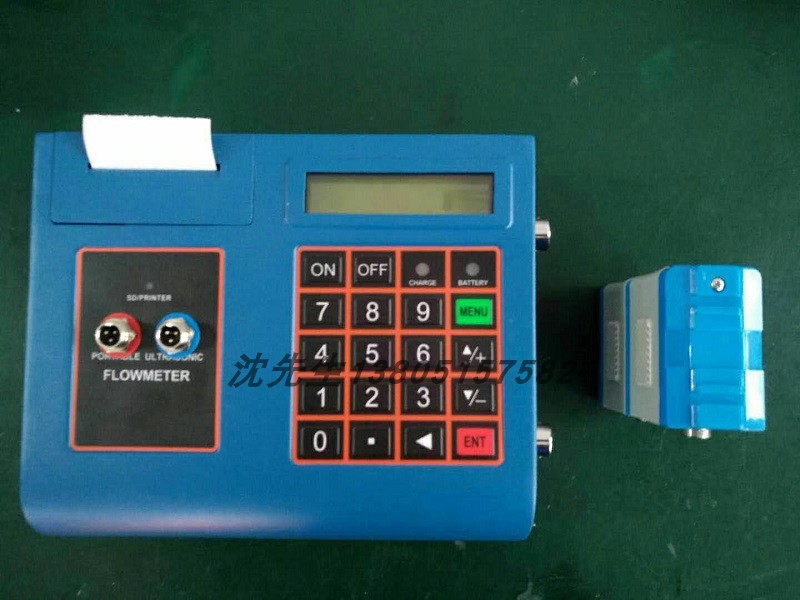

便携式超声波流量计
一、概 述
TUF型系列超声波流量计利用了低电压、多脉冲时差原理，采用双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高，量程比宽抗干扰性强等特点。
当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接受声波所需的时间相同（唯一可实际测量零流量的技术）；介质流动时，逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式：
二、仪表特点
■高精度测量
线优度优于 0.5%, 重复性精度优于 0.2%, 测量精度优于± 1.0% ；
■非接触式测量
将带磁性的超声波流量计传感器吸附在管道外壁 , 即可完成流量测量；
■测量范围大
选用不同型号的传感器 , 可实现口径 DN15-DN6000mm 管道流量的测量；
■支持中文英文菜单
不同版本的流量计 , 可支持中文或英文菜单 , 方便快捷；
■充电电源
内置大容量镍氢充电电池 , 可支持流量计连续工作 20 小时以上；
■内置打印机
即可实现即时屏幕打印 , 还可以定时打印提前设定的多达 20 余项的测量结果；
■内置数据记录器
可将提前设定的多达 20 余项的测量结果上传至计算机或联网通讯。
标准型号 |
型号 |
数量 |
|
描述 |
主机 |
TUF-2000P |
1 个 |
|
体积： 225 × 180 × 67mm ，工作温度： -20-60 ℃，测量精 度± 1% |
中型传感器 |
TM-1 |
2 只 |
|
带磁性，体积： 64 × 35 × 32mm ，工作温度： -40-110 ℃， 测量范围 DN50-DN700mm |
超声波专用信号电缆 |
|
2 根 |
|
长度： 5m ，用于连接超声波流量计主机和传感器 |
电源线 |
|
1 根 |
|
长度 3M ，用于给超声波流量计充电或使用交流电，长时 间进行调整 |
热感打印纸 |
|
2 卷 |
|
长度： 30m |
超声波专用耦合剂 |
|
1 瓶 |
|
重量： 110g ，用于超声波传感器和管壁间超声波信号传播 |
拉紧器 |
|
2 根 |
|
长度： 3m ，大拉力： 100kg ，用于非磁性管道捆绑传感器 |
卷尺 |
|
1 个 |
|
长度： 3m ，用于测量管道周长或俩个探头间的安装距离 |
说明书 |
|
1 本 |
|
|
铝合金保护箱 |
|
1 个 |
|
体积： 456 × 335 × 133mm 适用于野外，井下等恶劣环境 |
可选配的传感器 |
型号 |
|
描述 |
测量范围 |
小型传感器 |
TS-1 |
|
带磁性 |
DN15-DN100MM |
中型传感器 |
TM-1 |
|
带磁性 |
DN50-DN700MM |
大型传感器 |
TL-1 |
|
带磁性 |
DN300-DN6000MM |
高温小型传感器 |
HTS-1 |
|
|
DN15-DN100MM |
高温中型传感器 |
HTM-1 |
|
|
DN50-DN1000MM |
可选配的其他硬件 |
型号 |
|
描述 |
测量范围 |
超声波测厚仪 |
TT100 |
|
精确测量管道壁厚提高流量监测精度 |
1.2-225.0mm |
加长信号电缆 |
|
|
长度 10m × 2 |
适用于测量管道距离主机较远的场合 |
加长拉紧器 |
|
|
长度 6m × 2 |
适用管道直径超过 1000mm 的传感器固定 |
热感打印纸 |
|
|
长度 30m |
|
线性度 |
0.5% |
重复性 |
0.2% |
准确性 |
示值的± 1% ，流速＞ 0.2m/s |
响应时间 |
0-999 秒，使用者任选 |
流速范围 |
± 32m/s |
测量口径 |
15-6000mm |
测量单位 |
米、英尺、立方米、升、立方英尺、美国加仑、英国加仑、油桶、
美国液体桶、英国液体桶、美国兆加仑、使用者设定单位 |
累计器 |
7 位、负、净累计器 |
液体种类 |
各种能够传导声波的单一均匀的液体 |
安全性 |
设置值的锁定，更改数据需要解锁 |
显示 |
4 × 8 中文或 4 × 16 英文 |
通迅接口 |
RS-232 ，波特率 75-57600 ，同时兼容富士超声波流量计，也应用户的要求兼容其它
产品 |
传感器 |
标准 M1 型，另有其它 4 种可供选择 |
传感器电缆 |
标准为 5m × 2, 也可加长为 10m × 2 |
电源 |
3 节 AAA 内置 Ni-H 电池，每次充满电可持续工作 12 小时， AC100-240V 的适配器 |
数据记录 |
内置数据记录仪，可记录 2000 行数据 |
手动累计器 |
7 位，按键即可开始用于校准 |
外壳材料 |
阻燃 ABS |
外壳尺寸 |
200 × 90 × 30mm |
主机重量 |
500g （ 1.2Ibs ）包括电池 |
便携式超声波流量计编码规则
TUF-2000H |
1 标准 TS-1 型 |
2 标准 TM-1 型 |
3 标准 TL-1 型 |
|
举例： TUF-2000H1 |
解释：手持式超声波流量计，标准配置 |
另选配标准小型传感器 TS-1 型 |
|

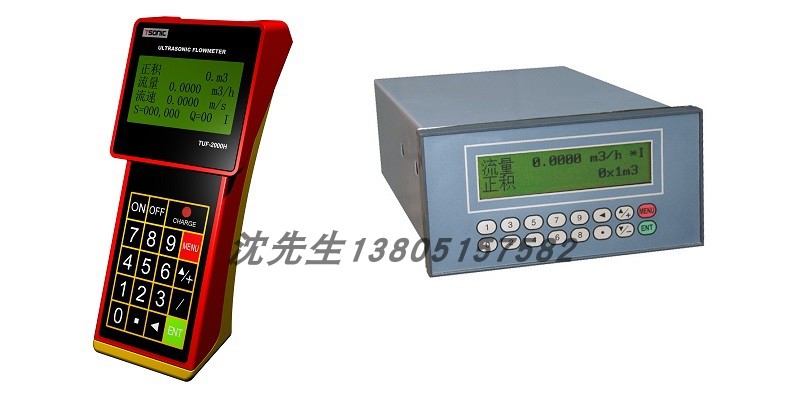

手持式超声波流量计
一、概 述
TUF型系列超声波流量计利用了低电压、多脉冲时差原理，采用双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高，量程比宽抗干扰性强等特点。
当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接受声波所需的时间相同（唯一可实际测量零流量的技术）；介质流动时，逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式：
二、仪表特点
■精度测量
精度可达± 1.0%, 线性度 0.5%, 重复性精度 0.2%
■体积小 重量轻
体积仅为 210 × 90 × 30mm, 重量仅为 0.5KG ；
■非接触式测量
将带磁性的超声波流量计传感器吸附在管道外壁 , 即可完成流量测量；
■测量范围大
选用不同型号的传感器 , 可实现口径 DN15-DN6000mm 管道流量的测量；
■充电电源
内置大容量镍氢充电电池 , 可支持流量计连续工作 20 小时以上；
■打印屏幕液晶显示
可同时显示累积流量 , 瞬时流量 , 流速 , 工作状态等；
■内置数据记录器
内置数据记录器空间为 24 字节 , 可以存储 2000 行的测量数据；
标准型号 |
型号 |
|
数量 |
描述 |
主机 |
TUF-2000P |
|
1 个 |
体积： 210 × 90 × 30mm ，工作温度： -20-60 ℃，测量精度± 1% |
中型传感器 |
TM-1 |
|
2 只 |
带磁性，体积： 64 × 35 × 32mm ，工作温度： -40-110 ℃， 测量范围 DN50-DN700mm |
超声波专用信号电缆 |
|
|
2 根 |
长度： 5m ，用于连接超声波流量计主机和传感器 |
数据线 |
|
|
1 根 |
长度 1m ，用于将存储在数据记录器中的测量数据导出 到计算机 |
电源适配器 |
|
|
1 个 |
长度 1m ，用于给手持式超声波流量计充电 |
超声波专用耦合剂 |
|
|
1 瓶 |
重量： 110g ，用于超声波传感器和管壁间超声波信号
传播 |
拉紧器 |
|
|
2 根 |
长度： 3m ，大拉力： 100kg ，用于非磁性管道捆绑传感器 |
卷尺 |
|
|
1 个 |
长度： 3m ，用于测量管道周长或俩个探头间的安装距离 |
说明书 |
|
|
1 本 |
|
铝合金保护箱 |
|
|
1 个 |
体积： 415 × 315 × 100mm |
可选配的传感器 |
型号 |
|
描述 |
测量范围 |
温度范围 |
小型传感器 |
TS-1 |
|
带磁性 |
DN15-DN100MM |
-40-110 ℃ |
中型传感器 |
TM-1 |
|
带磁性 |
DN50-DN700MM |
-40-110 ℃ |
大型传感器 |
TL-1 |
|
带磁性 |
DN300-DN6000MM |
-40-110 ℃ |
高温小型传感器 |
HTS-1 |
|
|
DN15-DN100MM |
-40-160 ℃ |
高温中型传感器 |
HTM-1 |
|
|
DN50-DN1000MM |
-40-160 ℃ |
可选配的其他硬件 |
型号 |
|
描述 |
测量范围 |
温度范围 |
超声波测厚仪 |
TT100 |
|
精确测量管道壁厚提高流量监测精度 |
1.2-225.0mm |
± 1%H ± 0.1mmH 为被测物厚度 |
加长信号电缆 |
|
|
长度 10m × 2 |
适用于测量管道距离主机较远的场合 |
加长拉紧器 |
|
|
长度 6m × 2 |
适用管道直径超过 1000mm 的传感器固定 |
项目 |
性能参数 |
线性度 |
0.5% |
重复性 |
0.2% |
准确性 |
示值的± 1% ，流速＞ 0.2m/s |
响应时间 |
0-999 秒，使用者任选 |
流速范围 |
± 32m/s |
测量口径 |
15-6000mm |
测量单位 |
米、英尺、立方米、升、立方英尺、美国加仑、英国加仑、油桶、
美国液体桶、英国液体桶、美国兆加仑、使用者设定单位 |
累计器 |
7 位、负、净累计器 |
液体种类 |
各种能够传导声波的单一均匀的液体 |
安全性 |
设置值的锁定，更改数据需要解锁 |
显示 |
4 × 8 中文或 4 × 16 英文 |
通迅接口 |
RS-232 ，波特率 75-57600 ，同时兼容富士超声波流量计，也应用户的要求兼容其它
产品 |
传感器 |
标准 M1 型，另有其它 4 种可供选择 |
传感器电缆 |
标准为 5m × 2, 也可加长为 10m × 2 |
电源 |
3 节 AAA 内置 Ni-H 电池，每次充满电可持续工作 12 小时， AC100-240V 的适配器 |
数据记录 |
内置数据记录仪，可记录 2000 行数据 |
手动累计器 |
7 位，按键即可开始用于校准 |
外壳材料 |
阻燃 ABS |
外壳尺寸 |
200 × 90 × 30mm |
主机重量 |
500g （ 1.2Ibs ）包括电池 |
固定式超声波流量计
一、概 述
TUF型系列超声波流量计利用了低电压、多脉冲时差原理，采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高，量程比宽抗干扰性强等特点。
当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接受声波所需的时间相同（唯一可实际测量零流量的技术）；介质流动时，逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式：
二、仪表特点
■高精度测量
线优度优于 0.5%, 重复性精度优于 0.2%, 测量精度优于± 1.0% ；
■测量范围大
选用不同型号的传感器 , 可实现口径 DN15-DN6000mm 管道流量的测量；
■防护等级高
一次表防护等级可达到 IP68, 可侵入水下 2 米工作；
■操作方便
即可有磁性带在一次表上浏览参数 , 还可通过二次表用中文进行参数再设定或显示；
■多重显示
一次表及信号检测与流量测量于一体 , 可循环显示累计流量、流速、二次表可中文显示 100 余项菜单
■传输距离远、组网快捷
一次表与二次表之间采用 RS-485 总线通讯 , 采用普通电缆即可 , 传输距离可达 1000 米以上 , 组网速度方便 , 快捷 . 这种传输方式抗干扰能力强 . 解决了分体式超声波流量计专用电缆成本高 , 抗干扰能力 差 , 传输距离短等问题。
特点 |
基本型 |
功能型 |
外夹式
·安全无需断流，无压力损失
·精度± 1%
·安装维修方便，用户可自行安装
·价格低，与测量口径无关
·适合于工况条件较好的环境 |
TUF-2000BNB
|
TUF-2000BNB
|
插入式
·安全无需断流，无压力损失
·精度± 1%
·用户需经培训后，采用专用开孔器才能自行安装
·价格较高，与测量口径无关
·接收信号良好，长期运行稳定，可靠 |
TUF-2000BNC
|
TUF-2000FNC
|
标准管段式
·安全需断管，断流，无压力损失
·精度± 0.5%
·安全维修需断流，用户可自行安装
·测量口径越大，价格越高
·精度高，接收信号良好，长期运行稳定可靠 |
TUF-2000BNG
|
TUF-2000FNB
|
可选配传感器 |
基本型号 |
测量范围 |
流体温度 |
精度 |
电源 |
输入 |
输出 |
通信协议 |
外夹式
 |
TS-1 （小型） |
TUF-2000BNB1 |
DN15-100mm |
-30-90 ℃ |
± 1% |
一次表
DC8-36V
二次表
AC220V
或 DC24V |
3 路 4-20mA
模拟输入
2 路 3 线制
PT100 电阻
信号输入 |
隔离 RS232/
RS485
输入
2 路隔离 OCT
输出
1 路隔离 4-20mA
输出
（无源） |
METER-BUS
协议
MODBUS
协议
富士
扩展
协议
简易
水表
协议 |
TM-1 （中型） |
TUF-2000BNB2 |
DN50-700mm |
TL-1 （大型） |
TUF-2000BNB3 |
DN300-6000mm |
高温外夹式
 |
TH2-1
（小型） |
TUF-2000BNB4 |
DN15-100mm |
-30-160 ℃ |
THM-1
（中型） |
TUF-2000BNB5 |
DN300-1000mm |
插入式
 |
TC-1
（标准插入） |
TUF-2000BNC1 |
DN80-6000mm |
-40-160 ℃ |
TLC-2
（加长插入） |
TUF-2000BNC2 |
管段式
 |
标准管段式 |
TUF-2000BNG |
DN15-1000mm |
-40-160 ℃ |
|
电池供电型超声波热量表
- 多种供电方式
单节 3.6V 锂电池可工作6年,采用两线制4-20mA，RS232、RS485输出式，无需电池也可正常工作
- 测量内容丰富
可循环显示累积流量、累积热量、瞬时流量、瞬时热量、供回水温度、当前温差、故障运行时间、工作状态、日期、时间等
- 防护等级高
防护等级可达到IP68，可浸入水下2米工作
- 结构坚固
测量管段采用精密铸造工艺，无泄漏，无压力损失和活动部件，十年免维护设计
- 人性化设计
磁性棒操作，内部双按键，操作方便；故障自诊断
