XSC5智能PID调节仪

XSC5智能PID调节仪

XSC5智能PID调节仪

XSC5智能PID调节仪
■ 0.2级精度,测控周期0.2秒。
■ 的PID智能控制算法,抗超调,具备自整定(AT)功能。
■ 3点报警输出,可选择12种报警方式,报警灵敏度独立设定。具备延时报警功能,有效防止干扰等原因造成误报
XSC系列PID智能调节仪
1 、输入信号:热电偶:K 、S 、R 、B 、N 、E 、J 、T 或mV ;热电阻:PT100 、CU50 、CU100 、BAI 、8A2 、G53 ;标准直流信号
2 、显示2x4 位数码管显示或十2 位阀位显示
3 、测量精度:≤士0 . 2 %F.S
4 、控制输出:模拟量输出、位式输出
5 、可选报警输出:12 种报警方式,3 点继电器250V ,
6 、可选模拟量变送输出、通讯输出
7 、面板尺寸:160x80 横/竖、80x160 、96x96 、96x48 、48x96
XSC5 PID智能调节仪 ,双显示、3点报警输出,0.2级精度,自整定功能
■ 0.2级精度,测控周期0.2秒。
■ 的PID智能控制算法,抗超调,具备自整定(AT)功能。
■ 3点报警输出,可选择12种报警方式,报警灵敏度独立设定。具备延时报警功能,有效防止干扰等原因造成误报。

XSC5系列PID智能调节仪与各类传感器、变送器配合,可实现对温度、压力、液位、成分等过程量的测量、变换、显示、通讯和控制。
采用的PID智能控制算法,抗超调,具备自整定(AT)功能。
误差小于0.2%F·S,并具备调校、数字滤波功能,可帮助减小传感器、变送器的误差,有效提高系统的测量、控制精度。
适用于电压、电流、热电阻、热电偶、mV、电位器、远传压力表等信号类型。
3点报警输出,可选择12种报警方式,报警灵敏度独立设定。具备延时报警功能,有效防止干扰等原因造成误报。
全透明、高速、高效的网络化通讯接口,实现计算机与仪表间的数据传送和控制。
独有的控制权转移功能使计算机可以直接控制仪表的报警输出、控制输出和变送输出。
多种外形尺寸和面板形式可供选择。
良好的软件平台,具备二次开发能力,能够满足特殊的功能需求。
提供测试软件,组态软件和应用软件技术支持。
通过ISO9001:2000质量管理体系认证。
产品获得权威机构电磁兼容(EMC)检验证书。

XSC5智能PID调节仪

XSC5智能PID调节仪 XSC5智能PID调节仪

XSC5智能PID调节仪 XSC5智能PID调节仪

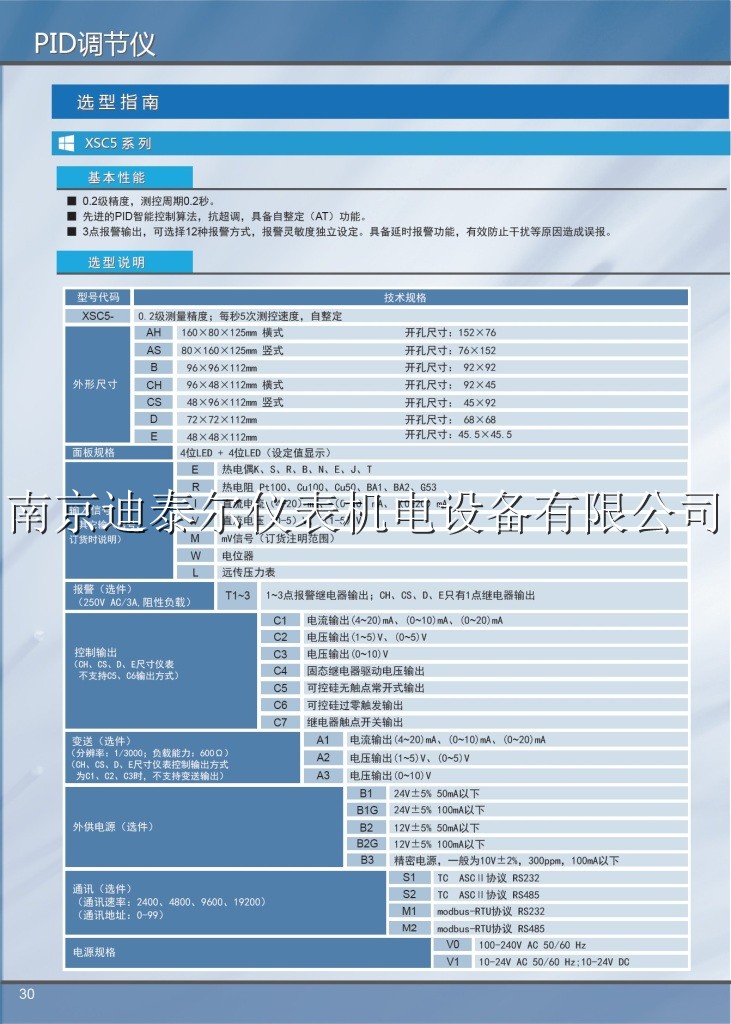

XSC5系列PID调节仪使用说明书完整版XSC5E07.pdf

内容

代码说明

XSC5-

0.2级精度;测控速度每秒5次,自整定。

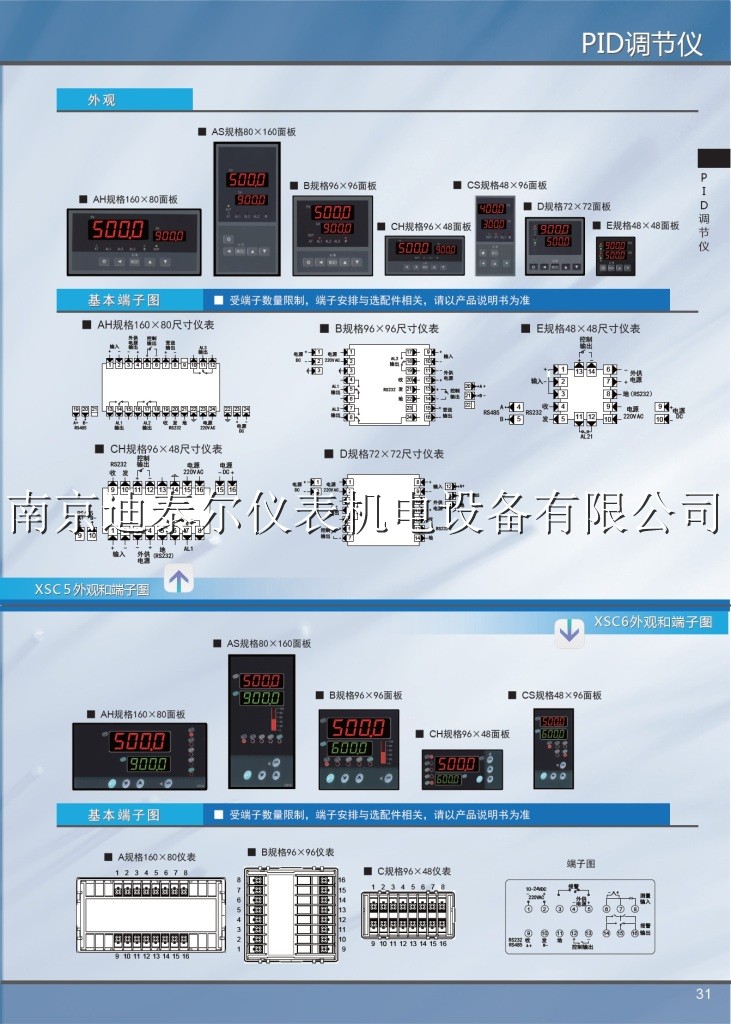

外形尺寸

AH

 160×80×125       开孔尺寸:152×76

AS

80×160×125       开孔尺寸:76×152

B

96×96×112        开孔尺寸:92×92

CH

 96×48×112        开孔尺寸:92×45

CS

48×96×112        开孔尺寸:45×92

D

72×72×112        开孔尺寸:68×68

E

48×48×112        开孔尺寸:45.5×45.5

面板规格



4位LED + 4位LED(设定值显示)

输入信号
(其它输入信号,订货时说明)

E

热电偶K、S、R、B、N、E、J、T;

R

热电阻 Pt100、Cu100、Cu50、BA1、BA2、G53;

I

直流电流(4~20)mA、(0~10)mA、(0~20)mA;

V

直流电压(0~5)V、(1~5)V;

M

mV信号(订货注明范围)

W

电位器

L

远传压力表

报警(选件)
(250V AC/3A,阻性负载)

T1~3

1~3点报警继电器输出;CH、CS、D、E只有1点继电器输出

 控制输出
(CH、CS、D、E尺寸仪表不支持C5、C6输出方式)

C1

电流输出(4~20)mA、(0~10)mA、(0~20)mA。

C2

电压输出(1~5)V、(0~5)V

C3

电压输出(0~10)V

C4

固态继电器驱动电压输出

C5

可控硅无触点常开式输出

C6

可控硅过零触发输出

C7

继电器触点开关输出

变送(选件)(分辨率:1/3000;负载能力:600Ω)(CH、CS、D、E尺寸仪表控制输出方式为C1、C2、C3时,不支持变送输出)

A1

电流输出(4~20)mA、(0~10)mA、(0~20)mA。

A2

电压输出(1~5)V、(0~5)V

A3

电压输出(0~10)V

外供电源(选件)

B1

24V±5% 50mA以下

B1G

24V±5% 100mA以下

B2

12V±5% 50mA以下

B2G

12V±5% 100mA以下

B3

精密电源,一般为10V±2%,30ppm,100mA以下

通讯(选件)
(通讯速率:2400、4800、9600、19200)
(通讯地址:0~99)

S1

TC ASCII协议 RS232

S2

TC ASCII协议 RS485

M1

Modbus-RTU协议 RS232

M2

Modbus-RTU协议 RS485

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz;10-24V DC
