XSR50无纸记录仪

XSR50无纸记录仪,7英寸800*480分辨率彩色液晶 标配4路输入
■ 7英寸800 x 480分辨率彩色液晶显示器
■ 标配4路输入
■ 标配中英文双语界面,默认中文,可切换为英文
■ 默认1秒记录间隔,可记录337天;快0.1秒记录,可记录33天
■ 停电信息记录及查询
■ 自动屏保功能
■ 0.2级精度,测控周期0.1秒
■ 标配USB接口,实现记录数据转储
■ 可选配4点报警输出,实现各通道测量值的报警
■ 可选配1路变送输出,可针对各通道测量值
■ 可选配通讯接口,支持Modbus-RTU协议和TC-ASCII协议
■ 可选配扩展总线,配接DFM模块

无纸记录仪适用于需要对测量采集的数据进行记录、事后数据分析和追溯的应用。
无纸记录仪共有4个系列,满足不同需求。

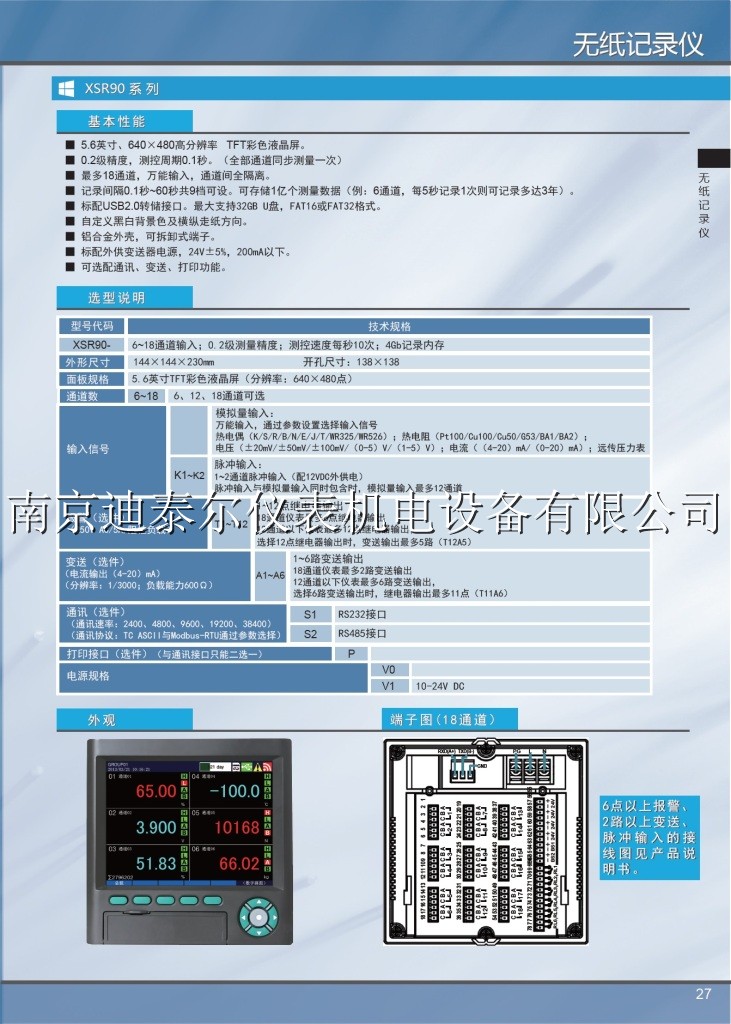

■ XSR90可输入6~18个通道,各通道间隔离,采集和记录速度达到0.1秒。
■ XSR10是经济型。适合4通道以下的对记录容量、记录速度要求不高,以显示、报警功能为主的应用。
■ XSR70A适用于超过18个通道,以热电阻、热电偶测温为主的应用。机箱为台式,便于放置在工作台上。
输入采集方式为巡回检测方式,速度较慢,仅适合较缓慢变化的物理量。
■ XSR70B是便携式产品。适用于检测机构到现场采集数据。
热电阻输入为4线制,热电偶冷端补偿采用Pt100,因而达到0.05级以上的精度,常用于热流、温差的测量、采集。
■ 128ⅹ64单色液晶屏。
■ 0.2级精度,测控速度0.2秒~0.8秒(0.2秒ⅹ通道数)。
■ 1~4通道输入。
■ 可选配报警、通讯、变送、USB转储接口。
■ 4Mb内存。

XSR30 、 XSR70 无纸记录仪
① 蓝色或彩色 5 英寸 液晶屏;
② 全隔离输入,无需跳线器通过按键输入选择。直流电流:( 4 ~ 20 ) mA ,( 0 ~ 10 ) mA ,( 0 ~ 20 ) mA ;直流电压:( 1 ~ 5 ) V ,( 0 ~ 5 ) V ;热电阻: Pt100 , Cu100 , Cu50 , BA1 , BA2 , G53 ;热电偶: K , S , R , B , N , E , J , T ;及远传压力表。(其它输入信号或分度号需在订货时注明);
③ 1 ~ 16 通道输入,基本误差± 0.2% 、 16 位 A/D 转换器
④ 64MB 记录内存, 0.1 秒~ 60 分记录间隔;
⑤ U 盘转贮接口;
⑥ 外形尺寸: 144 × 144 × 262
注: 1 、同时选配打印和通讯时,打印和通讯不能同时工作。
2 、流量补偿积算功能和 PID 功能不能同时选择。
3 、 PID 路数高限 4 路, M 和 I 不能同时选择,下单时有几路写几路。订货时请说明订购路数和输出类型。
XSR 70 A 系列彩色巡检记录仪
① 彩色 TFT 5 英寸 320 × 234 分辨力液晶屏;② 巡检速度 0.1 秒 / 通道
XSR70 B 系列高精度液晶巡检记录仪
① 彩色 TFT 5 英寸 320 × 234 分辨力液晶屏 ;
② 8 ~ 64 通道输入,基本误差± 0.05% F · S 。;
③ 输入信号:铂电阻、热电偶、直流电压、直流电流、 mV 信号;
④ 64MB 记录内存, 1 秒~ 60 分记录间隔;
⑤ 其它技术说明详见 XSLE 系列高精度巡检仪
XSR10R 系列无纸记录仪
①   采用 128 × 64 点阵液晶屏。汉字菜单,记录和曲线显示功能 ;
②   基本误差优于± 0.2%F · S 。 16 位 A/D 转换器。测控周期 0.2 秒,可提高到 0.1 秒。 8 段折线功能;
③   抗干扰设计,抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰,抗干扰能力达到 III 级 ;
④   输入信号包括热电阻,热电偶,直流电流,直流电压,远传压力表等
输入信号不是输入,又不涵盖在上表所列范围,请与研发人员沟通下非标单。
2 、同时订购外供功能时需咨询端子安排。
3 、多可同时选两组外供电源,订货时需注明,同时订二变送或四输入时须询问研发部端子安排。
4 、 12VDC (订货前需确认,电源模块需备货)
XSR 10C 系列 PID 控制记录仪
① 采用 128 × 64 点阵液晶屏。汉字菜单,记录和曲线显示功能;
② 基本性能同 XSC5
2 、同时订购外供功能时需咨询端子安排。
3 、多可同时选两组外供电源,订货时需注明,同时订二变送或四输入时须询问研发部端子安排

XSR50无纸记录仪

XSR50彩色无纸记录仪用户手册.pdf

内容

代码说明

XSR50-

标准配置为4通道;0.2级测量精度;测控速度每秒10次;4Gb记录内存;
外形尺寸:185 × 150 × 75 mm 横式,开孔尺寸:138 × 138mm

外形尺寸



 185×150×75mm            开孔尺寸:138×138

面板规格



7英寸彩色液晶显示器(800×480)

输入信号



输入,通过参数设置选择输入信号
热电偶(K/S/R/B/N/E/J/T);
热电阻(Pt100/Cu100/Cu50/G53/BA1/BA2);
电压((0-5)V/(1-5)V);
电流((4-20)mA/(0-20)mA/(0-10)mA);
毫伏(±100mV/±25mV);
远传压力表

报警(选件)
(250V AC/3A,阻性负载)

T4

4点继电器输出

 变送(选件)
(分辨率:1/3000;负载能力:600Ω)

A1

电流输出(4~20)mA

外供电源(选件)

B1

24V±5% 50mA以下

B1G

24V±5% 100mA以下

B2

12V±5% 50mA以下

B2G

12V±5% 100mA以下

通讯、打印(选件)
(通讯速率:2400、4800、9600、19200、38400)
(通讯地址:TC ASCII与Modbus-RTU通过参数选择)

S1

TC ASCII协议 RS232

S2

TC ASCII协议 RS485

P

打印接口

扩展总线(选件)

 E

配接DFM模块

电源规格

V0

100-240V AC 50/60 Hz
