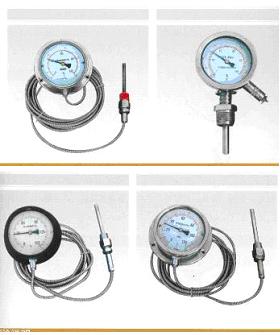

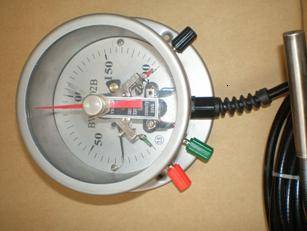

不锈钢压力式温度计 WTZX-280F 使用说明书

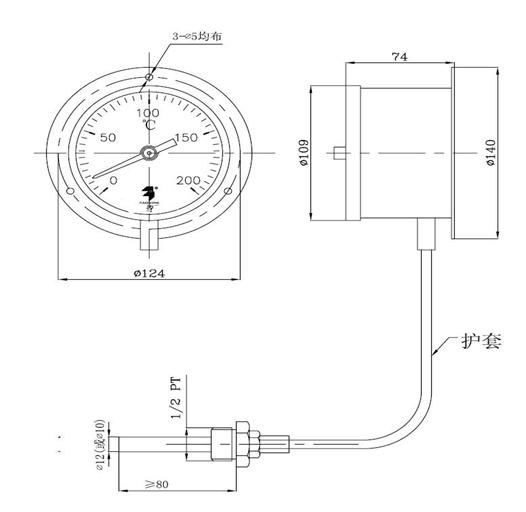

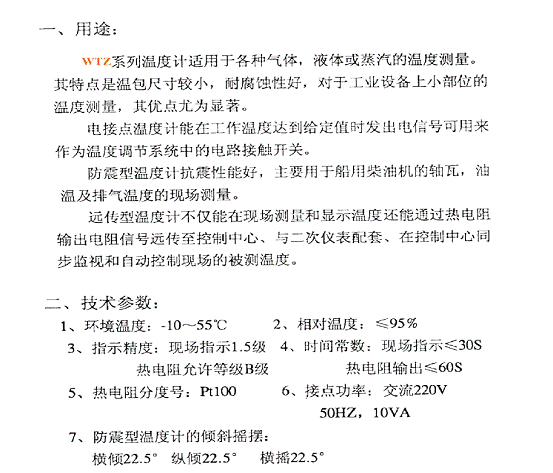

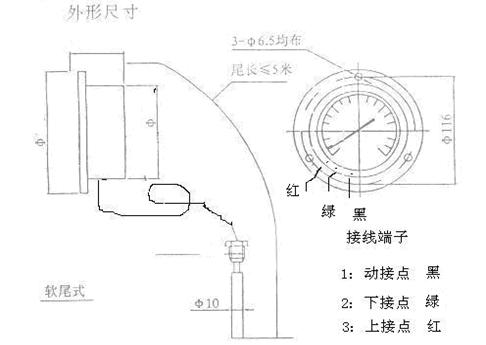

型号说明 ：

W T Z 口 － 2 8 0 口 / 口 口
| | | |

X ：电接点 F ：防腐 温度 毛细管长度≤ 30 米

无：普通 无：普通

温度范围： -40~60 0~100 0~150 0~200 0~300 0~400 0~500 0~60 0 ℃

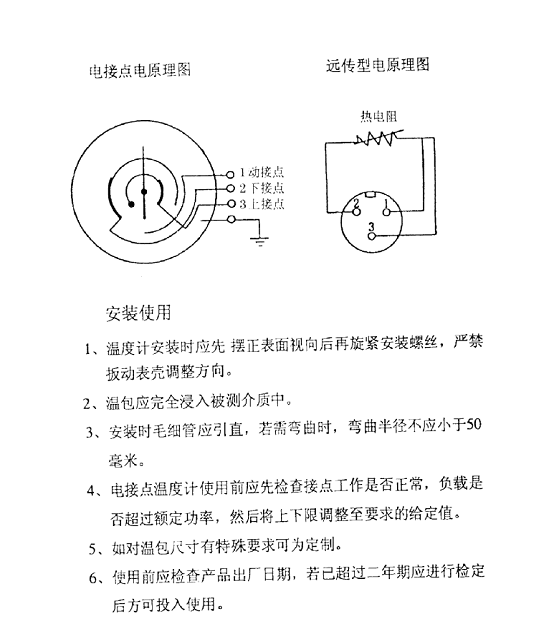

电接点温度计外接控制参考电路 （配套触点： YXC 380V 30VA ） )

二位式控制原理图 双上限二次控制原理图

区间温度控制原理图 三位置控制原理图

电源理图

外接控制参考电路

（ 1 ） A 、 B 端是外接电源。

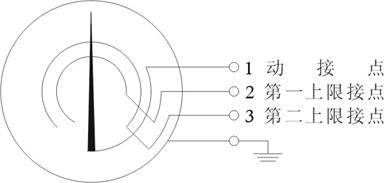

（ 2 ）上限（或第二上限）是指温度计的指针（动触头）和上限（或第二上限）设定针组成的常开触点。

（ 3 ） ZJ 1 、 ZJ 2 是线圈吸合功率小于 10VA （ I 型）的灵敏继电器（例如 JZX-2F 型 522 型）。

（ 4 ） CJ 为交流接触器，触头电流用户按负载大小自选。

（ 5 ）当负载的功率大于灵敏继电器触头容量时，应再加一只继电器进行放大。
