CHJ流量积算仪
■ CHJ是经济型,配接脉冲输出的变送器,标配变送器电源及2点瞬时流量报警输出。
■ 用于气体和蒸汽积算时,一般应选择带温度、压力补偿运算的XSJB或XSR22FC。
■ XSJB有160×80和96×96两种尺寸,XSJ有160×80、96×96及96×48三种尺寸,其他系列产品均只有160×80一种尺寸。
■ 定量控制仪中,XSJD和XSR23配接脉冲输出的变送器。
XSJDL可配接脉冲及电流、电压输出的变送器。
■ 如果仪表万一发生故障不能读出累积流量(热量),可能导致纠纷时,应采取必要措施记录故障前的累积值:
① 利用仪表的累积量脉冲输出,外接计数器。(XSJ可选配该功能)
② 利用计算机从通讯口定时读累积量并保存。(除CHJ外,其他系列均可选配通讯接口)
③ 外接打印机,定时打印。(除CHJ外,其他系列积算仪均可选配打印接口及打印单元)
④ 利用仪表通讯接口外接辅机(XSR22FC和XSR22HC可选配该功能)

■ 配接涡街、涡轮等脉冲输出的流量传感器。
■ 累积流量8位显示,瞬时流量6位显示。
■ 累积流量精度:±1个脉冲。瞬时流量精度0.2级。
■ 测量控制速度每秒5次。
■ 报警状态、工程量单位指示灯。
■ 标配2点瞬时流量报警输出。
■ 8段折线修正功能,小信号切除功能。

CHJ

CHJ

CHJ

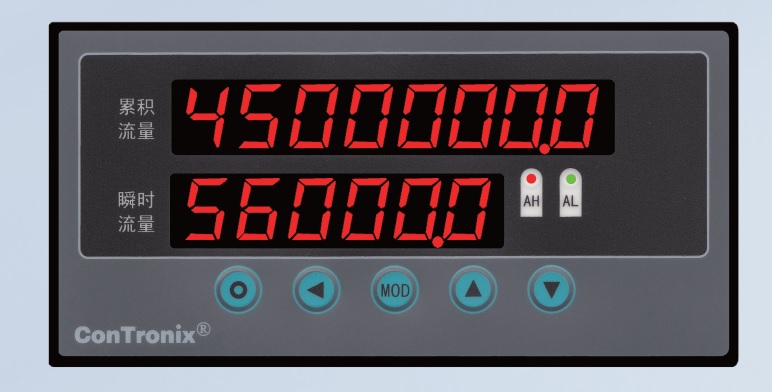

CHJ智能流量累积仪,接受涡街,涡轮脉冲信号,瞬时流量按脉冲周期计算和累积流量按脉冲个数计算,是专业适应脉冲输入的流量累积仪。
自侦定流量大小,根据流量确定小数点浮动,瞬时流量分辨率高。
只设流量系数既可工作,具备调校简单 ,测量精度高,可靠性强。
具有数字滤波克服流量波动功能,不影响累积流量计算。
7段折线运算功能有效提高系统的测量、控制精度。




内容

代码及说明

CHJ

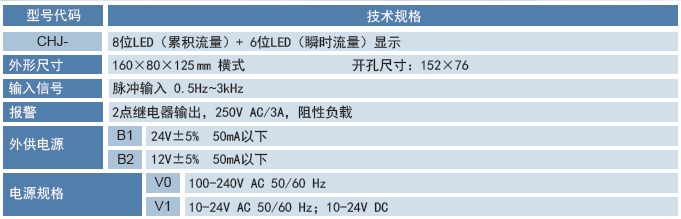

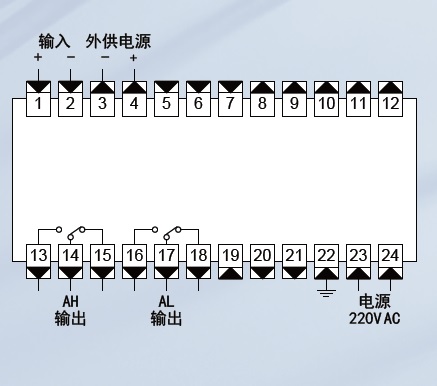

尺寸:160×80×125,脉冲输入,2点报警,一路外供24V,仪电220V AC

特殊说明

外供12V DC 订货需注明

XSJ系列流量积算仪
① 适合不需温度、压力补偿的流量测量和积算;
② 配接各类电流、电压或脉冲输出的流量变送器;
③ 8位累积量,4位或5位(可做非标)瞬时量显示,基本误差优于±0.2%F·S;
④ 8段折线校正变送器非线性功能;


内容

代码及说明

XSJ/

双显示,外供变送器电源

外型尺寸

A—

横式160×80×125或竖式80×160×125

B—

96×96×112

C—

96×48×112

面板形式

H

横式

S

竖式

F

方形

显示方式

1

8位LED单显示,累积值、瞬时值切换显示(限C型仪表)

2

8位+ 4位LED双显示,累积值,瞬时值同时显示(限A、B型)

输入信号(注1)

I

直流电流

V

直流电压

K

脉冲输入

报警点数量

T□

T0:无报警 T1~T2:1~2点报警

外供电源

B0

无外供电源

B1

外供 24V DC,误差小于±5%,50mA

B2

外供 12V DC,误差小于±5%,50mA

B3

其它

变送输出
(独立供电,全隔离)(注2)

A0

无输出

A1

电流输出(4~20)mA、(0~10)mA或(0~20)mA

A2

电压输出(0~5)V、(1~5)V

A3

电压输出(0~10)V

A4

其它输出

通讯接口(注2)

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

仪表电源

V0

100V AC ~240V AC

V1

10V DC ~36V DC

打印功能(限A、B型仪表)(带硬件时钟)

P

打印接口

P1

一体化打印(需定制)

停电记录功能(限双显示仪表,不带可省略)(注3)

D

D表示带停电记录功能

累积量脉冲输出

0

0表示有累积量脉冲输出功能

非标准功能(注4)

N

N表示非标功能

Modbus通讯协议选项

-M



注:1、标准范围输入信号:

  • 标准信号及量程列表

输入信号类型

量程范围

输入信号类型

量程范围


0~5VDC

-1999~9999


4~20mA

-1999~9999

1~5VDC

0~10mA

0~10VDC

0~20mA

2、① 通讯和打印不能同时选择。
② 96×96和96×48的仪表,同时具备变送和通讯功能时,只能1点报警;
3、停电记录限A、B型仪表。
4、按使用要求,包括5位瞬时量显示,脉冲和模拟量输入适用等。
