LZB-3WB 玻璃转子流量计|南京迪泰尔仪表机电设备有限公司

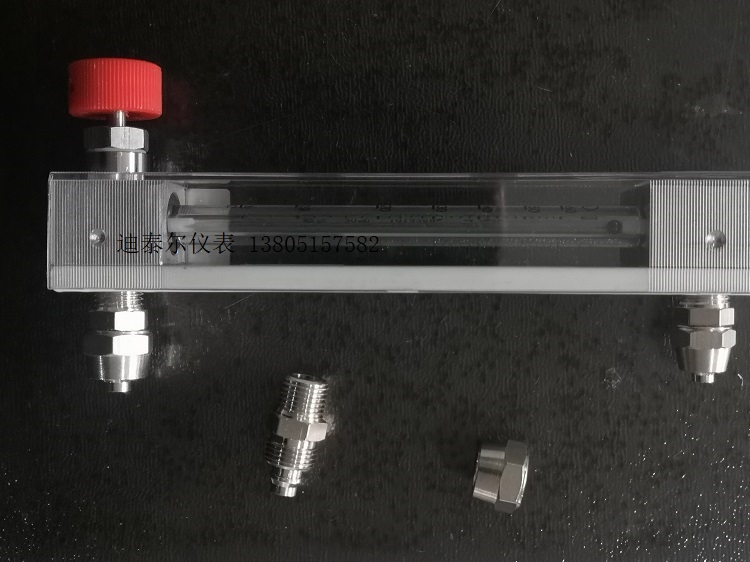

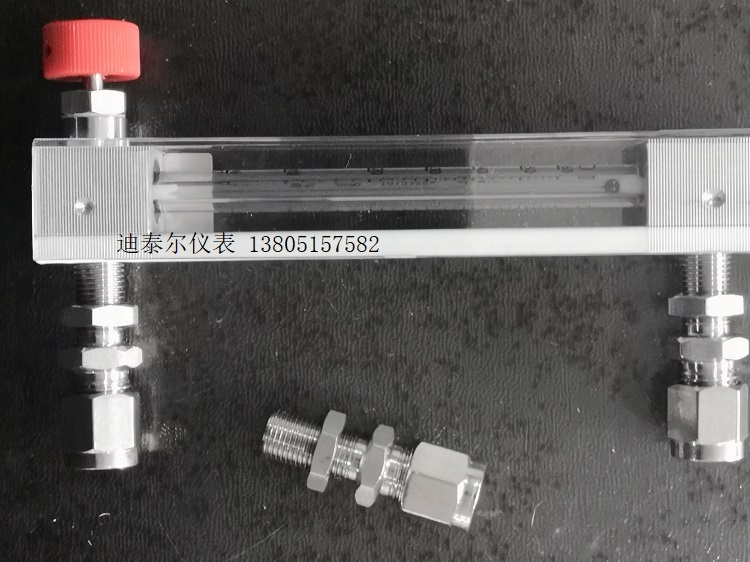

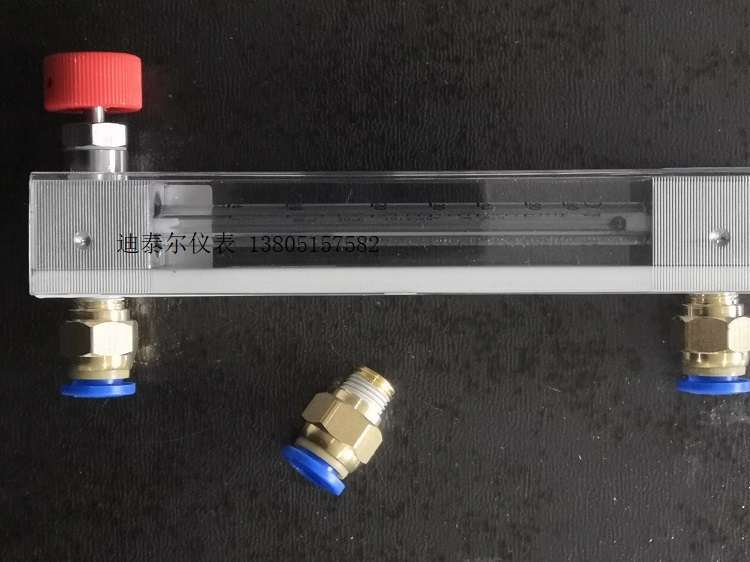

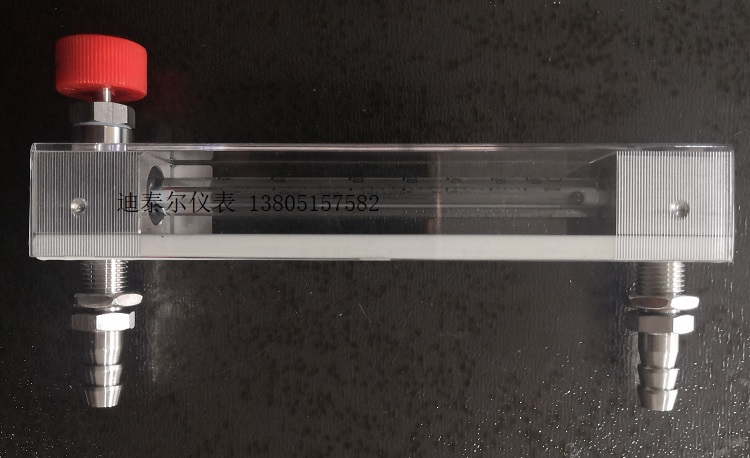

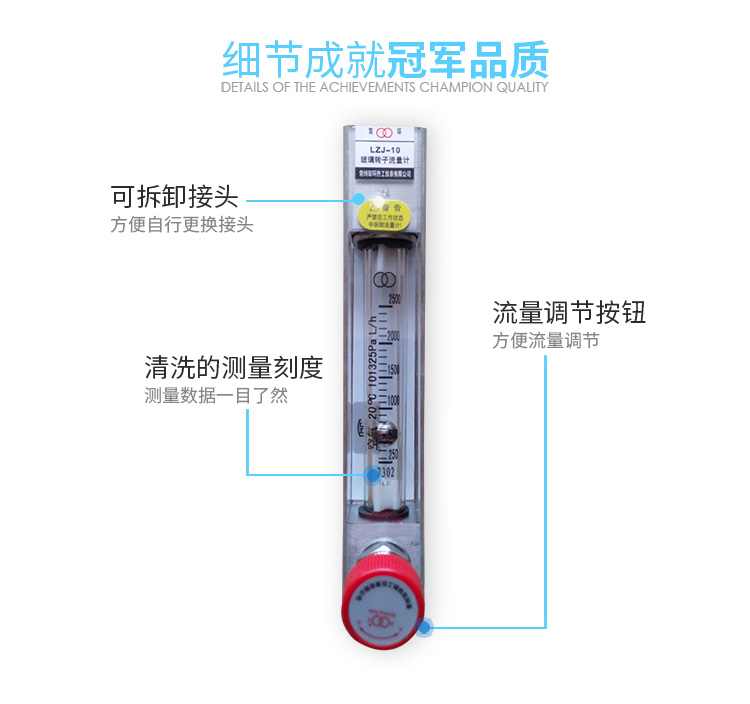

该系列流量计用于检测和调节微小流量，结构轻巧，分为带调节阀（ WB 型）和不带调节阀（ W 型）两种。还可根据客户使用情况制造耐腐型（ WBF 和 WF 型）。连接方式分为软管连接和螺纹连接。

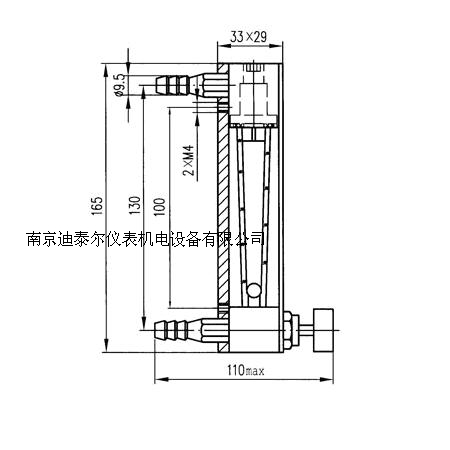

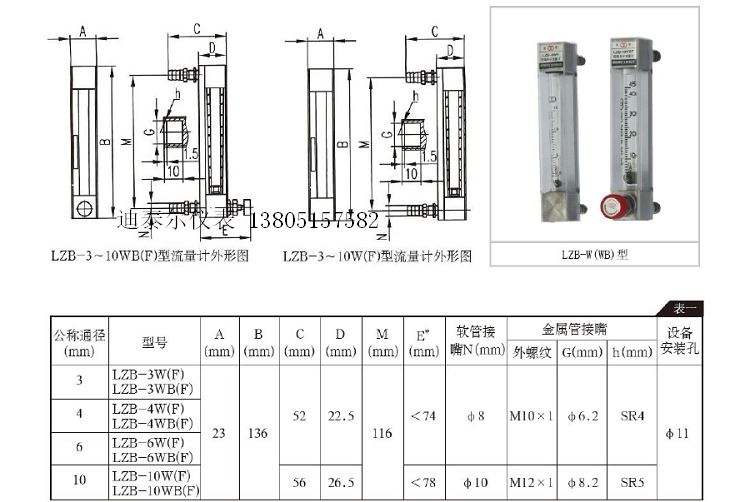

流量计有带调节阀 (WB 型 ) 和不带调节阀 (W 型 ) 二种形式 , 其外形图见图一、图二，安装连接尺寸见表 1

该系列流量计是具有结构简单，牢固，压力损失小等特点。耐腐型采用不锈钢材料或衬氟塑料，密封件可选氟橡胶或聚四氟乙烯等，对绝大部分常用酸、碱、氧化剂、有机溶剂等有较强的耐腐蚀性。 DN4-10 采用软管连接，亦可根据客户需要设计、制造特殊安装方式。

1. 型号规格及主要参数见下表　　　　　　　　　　　　　单位： mm

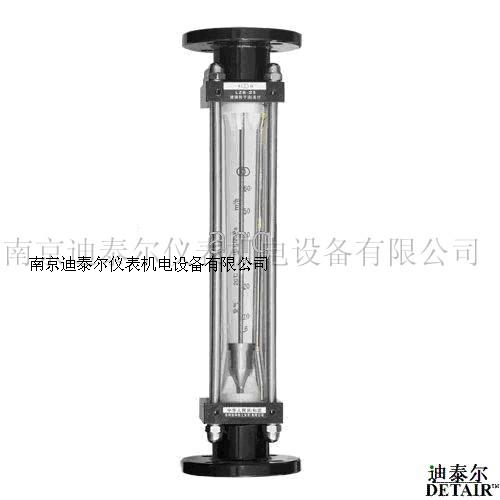

LZB/LZJ (DN15-100)拉杆式流量计

玻璃转子流量计

拉杆式流量计具有结构简单，牢固，压力损失小等特点。耐腐型采用不锈钢材料或衬氟塑料，密封件可选氟橡胶或聚四氟乙烯等，对绝大部分常用酸、碱、氧化剂、有机溶剂等有较强的耐腐蚀性。 DN4-10 采用软管连接，亦可根据客户需要设计、制造特殊安装方式。

1. 型号规格及主要技术参数

公称通径（ mm ）

型号

测量范围

准确度等级

允许被测流体状况

水 20 ℃

空气 20 ℃ 101325Pa

温度（℃）

压力等级（ MPa ）

LZB-15

LZB-15F

10 ～ 100L/h

16 ～ 160L/h

25 ～ 250L/h

40 ～ 400L/h

60 ～ 600L/h*

0.25 ～ 2.5m3/h

0.4 ～ 4m3/h

0.6 ～ 6m3/h

1.2 ～ 12m3/h

2 ～ 20m3/h*

2.5 级

耐腐型为 4 级

-20 ～ 120

≤ 0.6

LZB-25

LZB-25F

40 ～ 400L/h

60 ～ 600L/h

100 ～ 1000L/h

160 ～ 1600L/h

250 ～ 2500L/h*

1 ～ 10m3/h

1.6 ～ 16m3/h

2.5 ～ 25m3/h

5 ～ 50m3/h

6 ～ 60m3/h*

1.5 级

耐腐型为 4 级

LZB-40

LZB-40F

160 ～ 1600L/h

250 ～ 2500L/h

400 ～ 4000L/h*

4 ～ 40m3/h

6 ～ 60m3/h

12 ～ 120m3/h*

LZB-50

LZB-50F

400 ～ 4000L/h

600 ～ 6000L/h

1000 ～ 10000L/h*

10 ～ 100m3/h

16 ～ 160m3/h

30 ～ 300m3/h*

LZB-80

LZB-80F

1000 ～ 10000L/h

1600 ～ 16000L/h

2500 ～ 25000L/h

3600 ～ 36000L/h*

25 ～ 250m3/h

40 ～ 400m3/h

60 ～ 600m3/h

100 ～ 1000m3/h*

≤ 0.4

100

LZB-100

LZB-100F

5 ～ 25m3/h

8 ～ 40m3/h

20 ～ 60m3/h

40 ～ 100m3/h*

120 ～ 600m3/h

200 ～ 1000m3/h

600 ～ 1600m3/h

1200 ～ 3000m3/h*

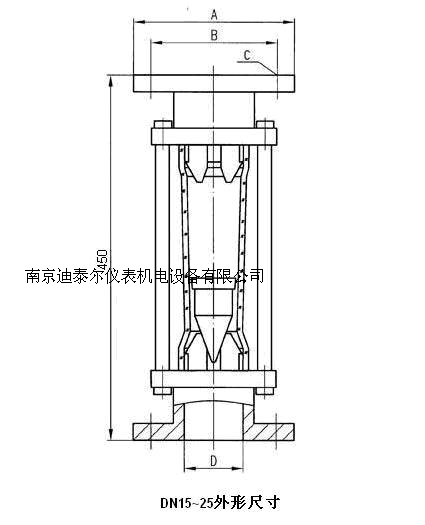

2. 外形及安装连接尺寸

玻璃转子流量计

公称通径（ mm ）	A	B	C	D
15	Φ 95	Φ 65	4- Φ 14	Φ 15
25	Φ 115	Φ 85	4- Φ 14	Φ 25
40	Φ 145	Φ 110	4- Φ 18	Φ 40
50	Φ 160	Φ 125		Φ 50
80	Φ 185	Φ 150		Φ 80
100	Φ 205	Φ 170		Φ 100

注：法兰标准 GB/T9119-2000, 也可按照用户要求定做。

3. 流量计接触测量流体的零部件材质

零件名称	普通型材质	耐腐型材质
密封片	橡胶	氟橡胶
锥管	硼硅酸盐玻璃
浮子	不锈钢、铝、 PTFE	外包氟塑料
止档	尼龙	PTFE
基座	铸铁涂防腐漆	铸铁内衬氟塑料
