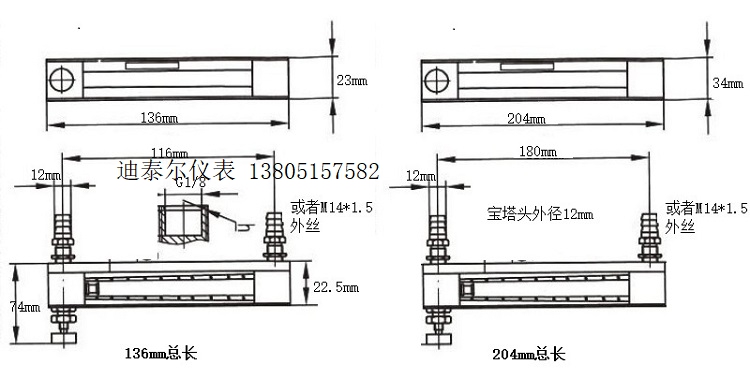

LZB-4F4 LZB-6F4 LZB-10F4全四氟玻璃转子流量计,带控制阀总长136mm，中心距116mm；和 带控制阀总长204mm,中心距180mm
1. 总长136mm型号规格
|
公称
通径 DN
mm |
型号 |
范围度 |
测量范围 |
准确度等级 |
总长 |
允许被测流体状况 |
水 (20 ℃ ) |
空气 (1.013 × 10 5 Pa20 ℃ ) |
温度 |
压力 MPa |
3 |
LZB-4F4 |
10:1 |
0.4 ～ 4l/min
0.6 ～ 6ml/min
1 ～ 10ml/min
2.5 ～ 25ml/min
4 ～ 40ml/min
6 ～ 60ml/min
10 ～ 100ml/min |
6 ～ 60ml/min
10 ～ 100ml/min
16 ～ 160ml/min
0.03 ～ 0.3L/min
0.06 ～ 0.6L/min
0.1 ～ 1L/min
0.15 ～ 1.5L/min |
4 级 |
136mm |
-20 ～ 120 ℃ |
≤ 0.6 |
4 |
LZB-6F4 |
16 ～ 160ml/min
25 ～ 250ml/min
40 ～ 400ml/min |
0.3 ～ 3L/min
0.6 ～ 6L/min
0.7 ～ 7L/min |
4 级 |
6 |
LZB-6F4 |
40 ～ 400ml/min
60 ～ 600ml/min
0.1 ～ 1L/min |
0.7 ～ 7L/min
1 ～ 10L/min
1.5 ～ 15L/min |
2.5 级 |
10 |
LZB-10F4 |
0.1 ～ 1L/min
0.16 ～ 1.6L/min |
3 ～ 30L/min
5 ～ 45L/min |
136 |
|
1. 总长204mm型号规格
公称通径（ mm ） |
型号 |
测量范围 |
准确度等级 |
允许被测流体状况 |
水 20 ℃ |
空气 20 ℃ 101325Pa |
温度（℃） |
压力等级（ MPa ） |
4 |
LZB-4F4
LZB-4F4 |
1 ～ 10L/h
1.6 ～ 16L/h
2.5 ～ 25L/h |
16 ～ 160L/h
25 ～ 250L/h
40 ～ 400L/h |
4 级 |
- 20 ～ 120 |
≤ 1 |
6 |
LZB-6F4
LZB-6F4 |
2.5 ～ 25L/h
4 ～ 40L/h
6 ～ 60L/h |
40 ～ 400L/h
60 ～ 600L/h
100 ～ 1000L/h |
2.5 级 |
10 |
LZB-10F4
LZB-10F4 |
6 ～ 60L/h
10 ～ 100L/h
16 ～ 160L/h |
100 ～ 1000L/h
160 ～ 1600L/h
250 ～ 2500L/h |
迪泰尔转子流量计 已申请计量器具型式批准，编号 CPA：2018F064-32
