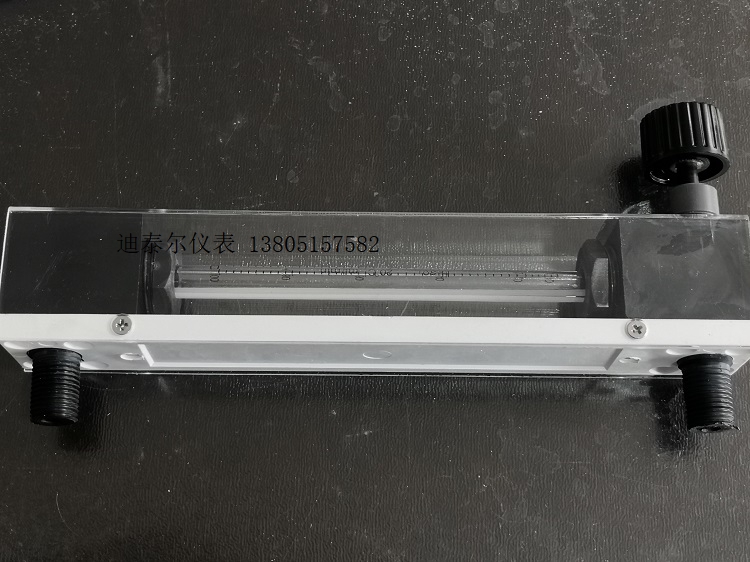

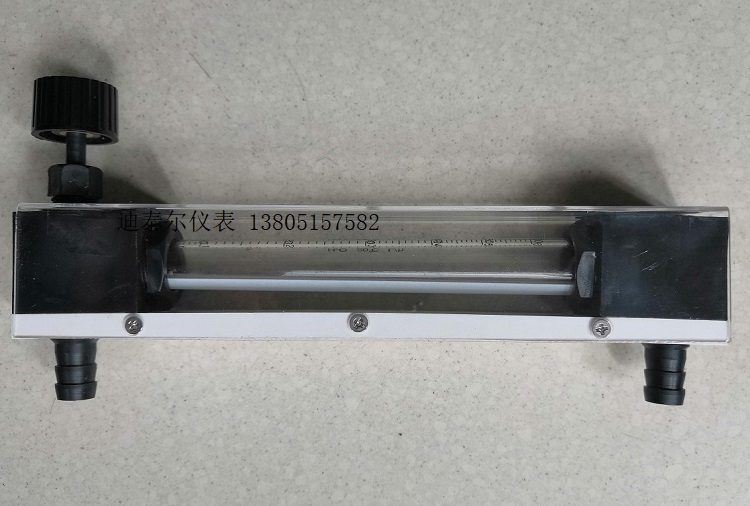

全塑流量计基座PVC材质，玛瑙球浮子，流量计总长204mm，接嘴中心距180mm，安装中心183mm，2-M5，M14*1.5外丝,耐温度 60℃,压力≤ 0.4MPa
1. 型号规格及主要技术参数
公称通径 DNmm |
型号 |
测量范围 (L/h) |
准确度等级 |
允许被测流体状况 |
水 (20 ℃ ) |
空气 (101325Pa,20 ℃ ) |
温度 ℃ |
压力 MPa |
4 |
LZB-4S |
0.16 ~ 1.6 |
0.25 ~ 2.5
0.4 ~ 4
0.6 ~ 6
1 ~ 10
1.6 ~ 16
2.5 ~ 25 |
2.5 |
0 ~ 60 |
≤ 0.4 |
6 |
LZB-6S |
0.25 ~ 2.5
0.4 ~ 4
0.6 ~ 6
1 ~ 10
1.6 ~ 16
2.5 ~ 25
4 ~ 40
6 ~ 60
10 ~ 100
16 ~ 160 |
4 ~ 40
6 ~ 60
10 ~ 100
25 ~ 250
40 ~ 400
60 ~ 600
100 ~ 1000
160 ~ 1600
250 ~ 2500
400 ~ 4000 |

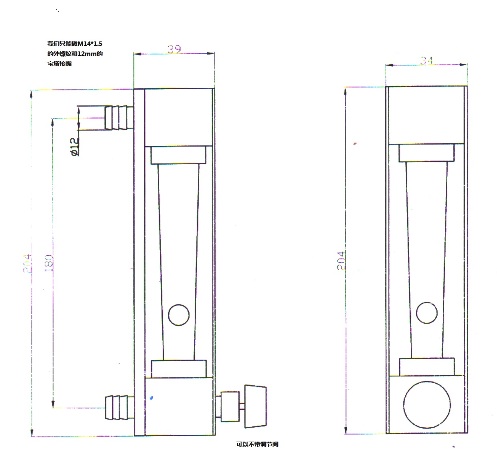

2. 外形及安装连接尺寸见下图
