XSE6高精度智能仪表

■ 0.02～0.05级精度.显示范围-19999～99999。
■ 16段折线修正功能。
■ 每秒1次到20次可设置分档测控速度
■ 显示亮度3档可设置，使各种环境亮度下均有较好的显示效果。
■ 至大值，至小值记忆功能。
■ 热电阻三线制或四线制输入可选择
■ 热电偶冷端补偿元件外置，提高冷端补偿精度。
■ 可选配2点报警输出。
■ 5种可选配的外供电源。
■ 可选配通讯、变送和打印功能。

1 、输入信号：热电阻，热电偶信号（任意分度号）全范围（含负温区），常规DC 电流，电压信号
2 、显示：5 位LED 数字单／双数显
3 、测量精度：≤士0.05 % F.S
4 、测控周期0.2 秒，可提高到0.1 秒。15 段折线修正功能。
5 、可选区输出功能：模拟量输出、报警输出、馈电输出、通讯、打印等功能

1、概述
XSE系列增强型单输入通道数字式智能仪表与各类模拟量输出的传感器、变送器配合，完成温度、压力、流量、液位、成分以及力和位移等物理量的测量、变换、显示、传送、记录和控制。
误差小于0.05%F.S，并具备调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度
适用于电压、电流、热电阻、热电偶、mV、电位器等信号类型
多可达4点报警输出，可选择10种报警方式，报警灵敏度独立设定。具备延时报警功能，有效防止干扰等原因造成误报
变送输出可将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用
全透明、高速、高效的网络化通信接口，实现计算机与仪表间完全的数据传送和控制。独有的控制权转移功能使计算机可以直接控制仪表的报警输出和变送输出。读取一次测量数据的时间小于10ms
提供测试软件，组态软件和应用软件技术支持
BCD码接口
具备带硬件时钟的打印接口和打印单元，实现手动、定时、报警打印功能，如果选配智能打印单元，可实现多台仪表共用一台打印机

多种外形尺寸和面板形式，数码管显示，液晶显示，光柱显示可以灵活选择
对于非线性信号，并且在订货时不能确定其数据，需要在标定时进行修正的情况，可利用仪表的15段折线功能
1″~ 12″大屏显示
XSE系列仪表采用单片机嵌入式组合设计，硬件扩充性强，软件平台灵活，可以扩展开关量输入、定时、程序顺序控制等，不局限于标准功能。可按实际需要组合，以实现佳性能。有些常用非标准功能见11章。

2、型号规格
XSE / o — o o o T o A o B o S o V o o o
1：外形尺寸
A：横式160×80×125
B：96×96×112（W×H×L）
C：横式96×48×112
E：318×104×300（W×H×L）盘装，台式通用
2：面板形式 H：横式
F：方形
3：显示方式：
1：测量值（绿色）
2：测量值（绿色）+ 设定值（红色） 限A型仪表
3：测量值（绿色）+ 测量值光柱（绿色） 限A型仪表
Y：液晶显示 限A-H型和B型
★ LED显示的颜色可按订货要求。
4：输入信号
E：热电偶或辐射感温计
R：热电阻或电阻
I： 直流电流
V：直流电压
M：mV信号
W：电位器
5：报警点数量
T0：无报警
T1~T4：1~4点报警
C型仪表限制为3点
6：变送输出
A0：无输出
A1：电流输出（4~20）mA、（0~10）mA或（0~20）mA
A2：电压输出（0~5）V、（1~5）V
A3：电压输出（0~10）V
A4：其它输出
7：外供电源
B0：无外供电源
B1：外供24V DC
B2：外供12V DC
B3：外供精密电压源
B4：外供精密恒流源
B5：其它



8：通信接口
S0：无通信接口
S1：RS 232接口
S2：RS 485接口
S3：RS 422接口
S4：BCD码接口（限A、B型仪表）
9：仪表电源
V0：220V AC
V1：24V DC
V2：12V DC
V3：其它
10：打印功能：P表示带打印功能，不带可省略
（限A、B型仪表）
11：N表示非标功能。仪表某部分功能已按订货要求变更

3、技术规格
3.1 基本技术规格
电 源：220V AC供电的仪表：220V±10%，功耗小于7VA； 24V DC供电的仪表：24V±10%，功耗小于5VA；
12V DC供电的仪表：9V~20V，功耗小于5VA
其它电源规格以随机说明书为准
工作环境：0℃~50℃，湿度低于90%R.H
宽温范围的仪表需在订货时注明
显示范围：-19999~45000，小数点位置可设定
显示颜色：测量值绿色，设定值红色，光柱绿色，或按定货要
求
显示分辨力：1/45000
输入信号类型：电压、电流、热电阻、热电偶、mV、电位器
6种，其中
电 压：1V~5V DC，0V~5V DC 可通过设定选择
电 流：4mA~20mA，0mA~10mA，0mA~20mA可通过设定选择
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53
可通过设定选择，测温范围不超过400℃
热电偶：K，S，R，B，N，E，J，T可通过设定选择
其它输入信号或分度号需在订货时注明
基本误差：小于±0.05%F.S
测量分辨力：1/60000，16位A/D转换器
测量控制周期：0.2秒



3.2选配件技术规格
报警输出
10种报警方式，通过设定选择。延时报警功能
继电器输出：触点容量220V AC，3A
OC门输出（订货时注明）：电压小于30V，电流小于50mA
变送输出
光电隔离
4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。负载能力大于600Ω
1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明
输出分辨力：1/4000，误差小于±0.2% F.S
通信接口
光电隔离
RS232、RS485、RS422标准，在订货时注明
仪表地址0~99可设定
通信速率2400、4800、9600、19200通过设定选择，低于2400的速率需在订货时注明
仪表收到计算机命令到发出相应数据的回答延迟：
以“#”为定界符的命令，回答延迟小于500μs；其它命令的回答延迟小于100ms
配套测试软件，提供组态软件和应用软件技术支持



打印接口及打印单元
内置硬件时钟，停电不影响走时，自动调整闰年，大、小月
手动，手动 + 定时，手动 + 定时 + 报警三种打印方式通过设置选择
打印内容：时间（年、月、日、时、分），报警状态，测量值，工程量单位
1台打印单元只能接1台仪表，需要1台打印单元配接多台仪表时，需选用智能打印单元
打印单元为16列字符型微型打印机，供电方式与仪表相同，特殊的打印要求可在订货时注明
外供电源
普通电源：用于给变送器供电，输出值与标称值的误差小
于±5%，负载能力大于50mA
精密电源：用于给压力、荷重等传感器供电，输出值与标
称值的误差小于0.2%，负载能力大于40mA
24V DC，12V DC，5V DC或其它规格，需在订货时注明

XSE系列单输入通道仪表

①基本误差优于±0.05%F·S。16位A/D转换器。测控周期0.2秒。15段折线功能；

注：1、标准信号及量程列表

2、打印功能不能和通信接口同时存在，仅限A、B型仪表；

XSE6系列 数字式智能仪表

① 24位A/D转换器。具备万分之五的精度（万分之二需订做）和十万分之一的显示分辨率。每秒1次到20次的可设置分档测控速度兼顾 分辨力和测控速度的不同应用需求。显示亮度有3档可调节。16段折线功能。具备峰值和谷值记忆功能。3点开关量输入和4个按键可通过单独编程以实现指定功能。

③温漂（-10℃～ 50℃范围内）：仪表内部基准小于5ppm/℃；热电偶、热电阻、直流mV输入都小于10ppm/℃；直流电流、直流电压输入小于30ppm/℃，如果用户对这2种信号的温漂要求较高，可在订货时提出特殊订制。

④输入信号包括：热电阻（Pt100、Pt1000三线制或四线制，可跳线选择），测温范围为-200.00℃～ 500.00℃；热电偶（K、S、E、T），分辨力为0.1℃；直流电流；直流电压；直流mV

内容	代码及说明
	XSE6/	单显示（5位红色LED）

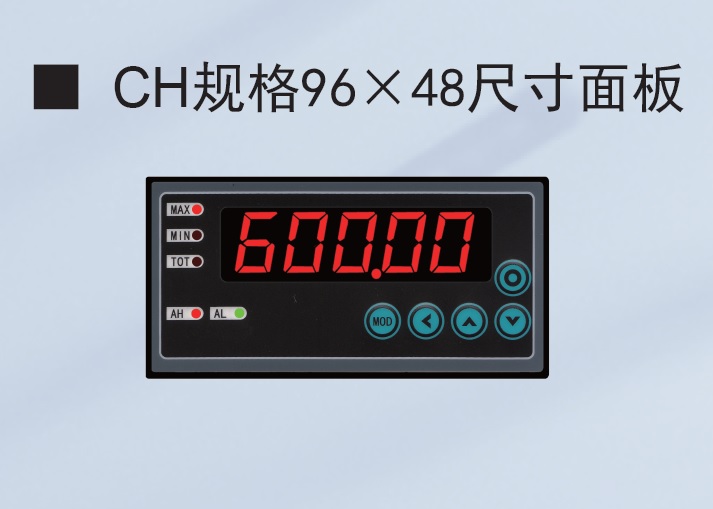

外型尺寸		C—	96×48×112
面板形式			H	横式
输入信号（注1）				E	热电偶
				R	热电阻或电阻
				I	直流电流
				V	直流电压
				M	mV信号（订货注明范围）
报警点数量					T□	T0：无报警T1～T2：1～2点报警
变送输出（注2）						A0	无输出
						A1	电流输出(4～20）mA、（0～10）mA或（0～20）mA
						A2	电压输出(0～5）V、（1～5）V
						A3	电压输出(0～10）V
						A4	其它输出
外供电源							B0	无外供电源
							B1	外供 24V DC
							B2	外供 12V DC
							B3	外供精密电压源
							B4	外供精密恒流源
							B5	其它
通讯接口（注3）								S0	无通讯接口
								S1	RS-232接口
								S2	RS-485接口
仪表电源									V0	100V AC ～240V AC
打印功能（注3）										P	P表示打印功能
										P1	表示带一体化打印（需定制）



注：1、标准信号及量程列表

2、变送输出标准信号：

要求变送输出精度高于千分之二，可订购16位变送输出，价格另议。

3、打印功能不能和通信接口同时存在。
