XSJB 温压补偿流量积算仪
■ 具备流量、温度、压力三个测量通道，实现气体和蒸汽的流量测量和累积。
■ 可显示累积流量，补偿运算前的瞬时流量，补偿运算后的瞬时流量以及温度和压力。
■ 输入信号的测量精度为0.2级，测量控制速度0.6秒。
■ 可选配停电记录功能。
■ 可选配2点报警输出，用于瞬时流量或温度、压力的报警。
■ 可选配通讯，打印及一路变送输出功能。

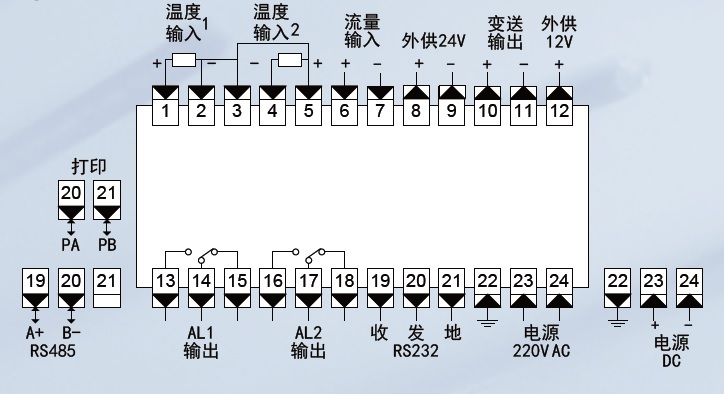

.jpg)

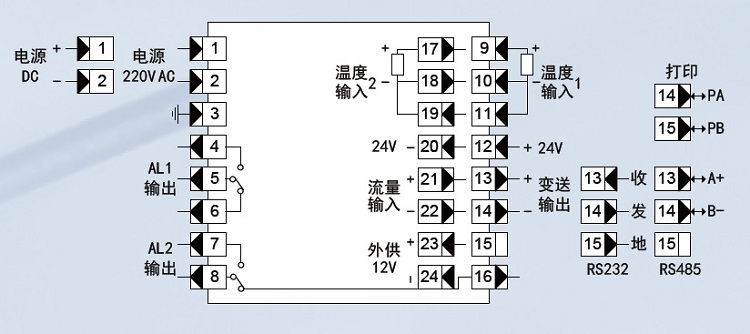

.jpg)

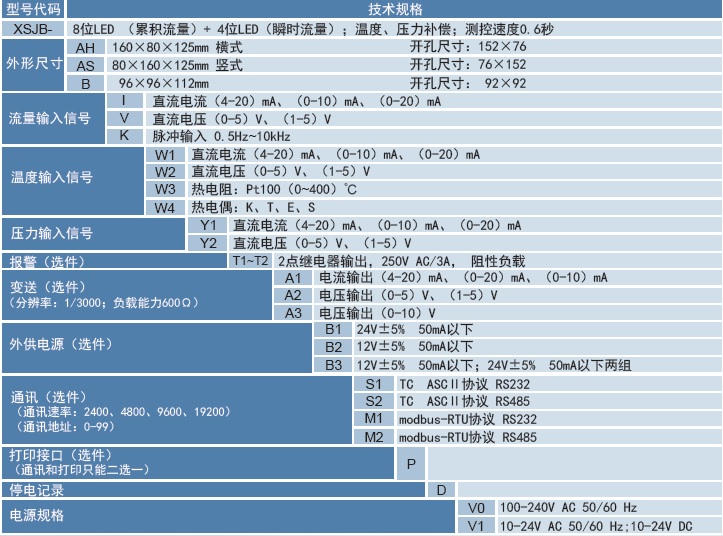

.jpg)
XSJB系列热能积算仪
① 根据水的温差和流量计算热能；
② 温度（热电阻、热电偶）、流量（电流、电压、脉冲）输入，基本误差优于±0.2%F·S；
③ 可显示瞬时流量、进水及出水温度、热能；
④ 其他同XSJB补偿积算仪
内容 |
代码及说明 |
XSJB/ |
双显示，外供变送器电源 |
外型尺寸 |
A— |
横式160×80×125或竖式80×160×125 |
B— |
96×96×112 |
面板形式 |
H |
横式 |
S |
竖式 |
F |
方形 |
报警点数量 |
T□ |
T0:无报警 T1～T2：1～2点报警 |
变送输出 |
A0 |
无输出 |
A1 |
电流输出(4～20）mA、（0～10）mA或（0～20）mA |
A2 |
电压输出(0～5）V、（1～5）V |
A3 |
电压输出(0～10）V |
A4 |
其它输出 |
外供电源 |
B0 |
无外供电源 |
B1 |
外供 24V DC，误差小于±5%，50mA |
B2 |
外供 24V DC 、12V DC两组电源 |
B3 |
其它 |
通讯接口（注1） |
S0 |
无通讯接口 |
S1 |
RS-232接口 |
S2 |
RS-485接口 |
打印功能（带硬件时钟）（注1） |
P |
打印接口 |
P1 |
一体化打印（需定制） |
停电记录功能 |
D |
D表示带停电记录功能，不带可省略 |
仪表电源 |
V0 |
100V AC～240 V AC |
V1 |
10V DC ～36V DC |
流量输入信号（注2） |
L1 |
直流电流 |
L2 |
直流电压 |
L3 |
脉冲 |
温度输入信号（注2） |
W1 |
直流电流 |
W2 |
直流电压 |
W3 |
热电阻 |
W4 |
热电偶 |
Modbus通讯协议选项 |
-M |
|
注：1、通讯和打印不能同时选择；
2、标准范围输入信号：
输入信号类型 |
量程范围 |
输入信号类型 |
量程范围 |
电
压 |
0～5VDC |
-1999～9999 |
电
流 |
4～20mA |
-1999～9999 |
1～5VDC |
0～10mA |
| |
0～20mA |
热
电
阻 |
Pt100 |
-200.0～400.0℃ |
热
电
偶 |
K |
0～999.9℃ |
Cu100 |
-50.0～150.0℃ |
T |
0～400.0℃ |
Cu50 |
-50.0～150.0℃ |
E |
0～700.0℃ |
BA1 |
-200.0～650.0℃ |
S |
0～999.9℃ |
BA2 |
-200.0～400.0℃ |
|
|
G53 |
-50.0～150.0℃ |
|
|
XSJB系列温度、压力补偿积算仪
① 适合需要温度、压力补偿的过热蒸汽、饱和蒸汽、一般气体的流量测量和积算；
② 温度、压力、流量（电流、电压、脉冲）输入，基本误差优于±0.2%F·S；
③ 可显示累积量、补偿后瞬时流量、密度、温度、压力和补偿前瞬时流量
④ 变送输出：独立供电，全隔离。10位D/A、误差小于±0.5%或12位D/A、误差小于±0.2%。
内容 |
代码及说明 |
XSJB/ |
双显示，外供变送器电源 |
外型尺寸 |
A— |
横式160×80×125或竖式80×160×125 |
B— |
96×96×112 |
面板形式 |
H |
横式 |
S |
竖式 |
F |
方形 |
报警点数量 |
T□ |
T0:无报警 T1～T2：1～2点报警 |
变送输出 |
A0 |
无输出 |
A1 |
电流输出(4～20）mA、（0～10）mA或（0～20）mA |
A2 |
电压输出(0～5）V、（1～5）V |
A3 |
电压输出(0～10）V |
A4 |
其它输出 |
外供电源 |
B0 |
无外供电源 |
B1 |
外供 24V DC，误差小于±5%，50mA |
B2 |
外供 24V DC 、12V DC两组电源 |
B3 |
其它 |
通讯接口（注1） |
S0 |
无通讯接口 |
S1 |
RS-232接口 |
S2 |
RS-485接口 |
打印功能（带硬件时钟）（注1） |
P |
打印接口 |
P1 |
一体化打印（需定制） |
停电记录功能 |
D |
D表示带停电记录功能，不带可省略 |
仪表电源 |
V0 |
100V AC～240 V AC |
V1 |
10V DC ～36V DC |
流量输入信号（注2） |
L1 |
直流电流 |
L2 |
直流电压 |
L3 |
脉冲 |
温度输入信号（注2） |
W1 |
直流电流 |
W2 |
直流电压 |
W3 |
热电阻 |
W4 |
热电偶 |
压力输入信号（注2） |
Y1 |
直流电流 |
Y2 |
直流电压 |
Modbus通讯协议选项 |
-M |
|
注：1、通讯和打印不能同时选择
2、标准范围输入信号：
输入信号类型 |
量程范围 |
输入信号类型 |
量程范围 |
电
压 |
0～5VDC |
-1999～9999 |
电
流 |
4～20mA |
-1999～9999 |
1～5VDC |
0～10mA |
| |
0～20mA |
热
电
阻 |
Pt100 |
-200.0～400.0℃ |
热
电
偶 |
K |
0～999.9℃ |
Cu100 |
-50.0～150.0℃ |
T |
0～400.0℃ |
Cu50 |
-50.0～150.0℃ |
E |
0～700.0℃ |
BA1 |
-200.0～650.0℃ |
S |
0～999.9℃ |
BA2 |
-200.0～400.0℃ |
|
|
G53 |
-50.0～150.0℃ |
|
|
