XSL系列巡回检测仪表
1 、通道数:5 ~ 80 通道
2 、输入信号:热电阻/热电偶信号;常规DC 电流,电压信号
3 、显示:2 位、4 位LED通道显示,显示范围一1999~9999 ;巡回显示与定点通道快速测量显示两种方式,显示间隔0.5 ~ 10 . 0 秒可设
4 、测量精度:≤士0.5 % F . S
5 、报警输出:2 点标准共用报警输出,2 点扩展共用报警输出;可选XSLCU :多32 点供单独通道使用
6 、可选通讯等输出:RS232 / 485 , 2400~ 19.2K 速率,光电隔离,独立电源,带保护.记录功能可选
7 、可选打印输出:带硬件时钟,RS232 驱动打印单元,手动、定时、报警启动,工程单位可选
8 、环境温度范围:0~50 ℃
9 、面板尺寸:160x80 横/竖、160x160 、318x104 横式

■ 8~80个输入通道。铝合金外壳,插拔式接线端子。
■ 0.2级精度,测控速度每通道0.1秒或0.2秒(热电偶通道)。
■ 可输入热电阻,热电偶,直流电流,直流电压信号。
■ 2位通道号显示,4位测量值显示、显示范围-1999~9999。
■ 热电阻显示分辨力为 0.1℃,热电偶显示分辨力可通过参数设置为1℃或0.1℃。(各通道独立设置)
■ 可设置使用的总通道数。也可任意关闭暂时不关心的通道、使其不参与巡回显示和报警比较。
■ 各通道独立设定信号类型,量程。
■ 各通道独立设定数字滤波时间常数,提高显示稳定性。
■ 各通道独立设定零点和满度修正,提高系统测量精度。
■ 具备定点显示功能,方便调校。
■ 具备参数复制功能,可快速进行参数设置,大大减小参数设置的工作量。
■ 标配通讯接口。可选择RS232或RS485,TC ASCⅡ协议或 modbus-RTU 协议。
■ 可选配打印功能。可实现手动,定时,报警打印。
■ 报警功能
① 每个通道有4个独立设置的报警设定值及独立的上限或下限报警方式。
② 每个通道独立的报警指示灯。
③ 4点报警输出,2种可设置的报警输出方式。
方式1:闪光报警器工作方式。
1点报警输出:任何通道从非报警状态进入报警状态时闭合;自动延时恢复(确认)或面板按键恢复(确认)。
第2点报警输出:只要有1个通道处于报警状态时则闭合。
各通道的报警指示灯有3种状态
① 不亮:表示该通道处于非报警状态。
② 闪烁:表示该通道从非报警状态进入报警状态,并且未自动延时确认或面板按键确认。
③ 亮: 表示该通道处于报警状态,且已确认。
方式2:各通道的两个报警设定点共用方式。
1点报警输出:任何1个通道的1报警设定点处于报警状态即闭合。
第2点报警输出:任何1个通道的第2报警设定点处于报警状态即闭合。
第3点报警输出:任何1个通道的第3报警设定点处于报警状态即闭合。
第4点报警输出:任何1个通道的第4报警设定点处于报警状态即闭合。

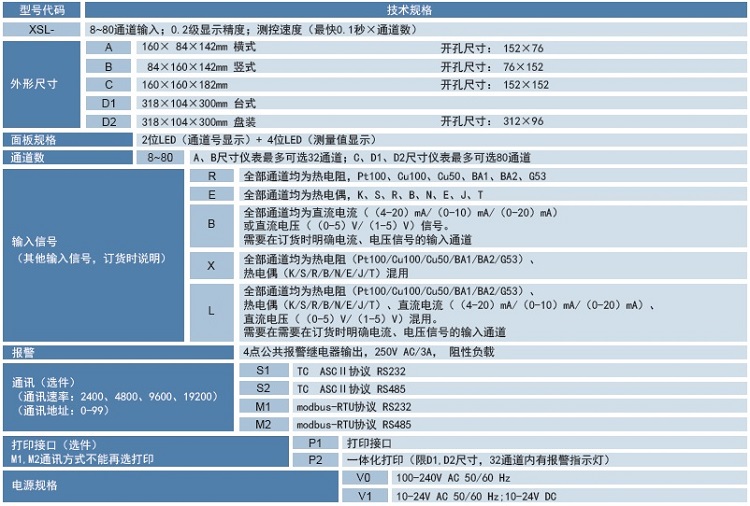

XSL



XSL系列智能巡回检测报警仪

① 5~80通道,基本误差优于±0.2%F·S;

②可输入热电阻、热电偶、直流电流、直流电压等传感器、变送器信号;

③铝合金外壳,进口优质接线端子;

④各输入通道均带浪涌、过压保护;

⑤抗干扰设计,抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰,抗干扰能力达到III级;

内容

代码及说明

XSL/

含通讯、4点报警

外型尺寸

A-

横式160×84×182,多32通道

B-

竖式84×160×182,多32通道

C-

方形160×160×182,多80通道

D1-

台式, 318×104×300,多80通道

D2-

盘装, 318×104×300,多80通道

通道数

08

8通道,当外形尺寸选择C型、D1型、D2型时,在正常价格基础上加价:+600元

16

16通道,当外形尺寸选择C型、D1型、D2型时,在正常价格基础上加价:+600元

24

24通道,当外形尺寸选择C型、D1型、D2型时,在正常价格基础上加价:+600元

32

32通道,当外形尺寸选择C型、D1型、D2型时,在正常价格基础上加价:+600元

40

40通道

48

48通道

56

56通道

64

64通道

72

72通道

80

80通道

输入信号

(其它输入信号,订货时说明,注1)

R

通道均为热电阻,仪表内装的分度号包括:Pt100,Cu100,Cu50,BA1,BA2,G53

E

通道均为热电偶,仪表内装的分度号包括:K,S,R,B,N,E,J,T

B

通道均为4mA~20mA或1V~5V等电流、电压信号,订货需明确电流,电压信号的输入通道

X

输入为热电阻、热电偶混用

L

输入为热电阻,热电偶,4mA~20mA,0mA~10mA,1V~5V,0V~5V混用。需在订货时明确电流,电压信号的输入通道

通讯接口

S1

RS-232接口

S2

RS-485接口

打印功能(带硬件时钟)(注2)

P

打印接口

P1

一体化打印(需定制)(仅限于D型仪表)

仪表电源

V0

160V AC~240 V AC

V1

12 V DC ~36V DC

非标准功能

N

N:表示非标功能,没有可省略

Modbus通讯协议选项

-M



注:1、标准范围输入信号:

输入信号类型

量程范围

输入信号类型

量程范围

0~5VDC

-1999~9999

4~20mA

-1999~9999

1~5VDC

0~10mA

0~10VDC

0~20mA

Pt100

-200~ prefix = st1 500℃

K

-270℃~1372℃

Cu100

-50.0~150.0℃

S

50℃~1750℃

Cu50

-50.0~150.0℃

R

-50℃~1750℃

BA1

-200.0~650.0℃

B

50~1800℃

BA2

-200.0~500.0℃

E

-250℃~750℃

G53

-50.0~150.0℃

J

-200℃~1000℃



T

-250℃~400℃



N

-250℃~1300℃

XSL8

① 8通道,适用于多点报警和变送输出;

②只能配接热电阻、热电偶;

③基本功能同XSL16;

内容

代码及说明

XSL8/

8通道

扩展选项

(必选)

T16

16点报警输出

A8

8路变送输出

T 8A8

8点报警,8路变送输出

XSL16温度巡检仪

①适用于2~16点温度的检测和报警;

②只能配接热电阻(Pt100、Cu100、Cu50、BA1、BA2、G53)和热电偶(K、S、R、B、N、E、J、T);

③铝合金外壳,进口优质接线端子;

④各输入通道均带浪涌、过压保护;

⑤抗干扰设计,抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰,抗干扰能力达到III级;

⑥基本误差±0.2%F·S;

内容

代码及说明

XSL16/

16通道,2点公用报警

外形尺寸

A-

160×84×123或84×160×123

面板形式

H

横式

S

竖式

仪表电源

V0

160V AC~240V AC

V1

12 V DC ~36V DC

注:1、标准信号及量程列表

输入信号类型

量程范围

输入信号类型

量程范围

Pt100

-200.0~500.0℃

K

-270℃~1372℃

Cu100

-50.0~150.0℃

S

-50℃~1750℃

Cu50

-50.0~150.0℃

R

-50℃~1750℃

BA1

-200.0~650.0℃

B

50℃~1800℃

BA2

-200.0~500.0℃

E

-250℃~750℃

G53

-50.0~150.0℃

J

-200℃~1000℃



T

-250℃~400℃



N

-250℃~1300℃

XSLE系列高精度巡检仪

①输入信号热电阻 PT100或PT1000(订货需注明测温范围,范围为:-199.99℃~+ 200.00℃或-199.99℃~+ 300.00℃),必须4线制,热电偶分辩率 0. 1℃,直流电流、直流电压、直流MV ;

②精度±0.05%F.S;检测速度 0.2s/每通道;

③外形尺寸:160×84(多16通道)、160×160(多40通道);

④2点公用报警

内容

代码及说明

XSLE/

2点公用报警

外型尺寸

A—

横式160×84×182

C—

方形160×160×180

通道数(注1)

□□

横式8通道到16通道

□□

方形24~40通道

通讯接口

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

打印功能

P

打印接口

P1

一体化打印(需定制)

仪表供电

V0

85V AC~265 V AC

V1

12V DC ~36V DC

非标功能

N

N表示非标准功能



注:1、高于基本点数每点 +120元/点
