内容 |
代码说明 |
XSR21R- |
1-4通道输入；0.2级显示精度；测控速度（0.1秒 × 通道数）； |
外形尺寸 |
|
160×80×114.5mm开孔152×75 |
面板规格 |
|

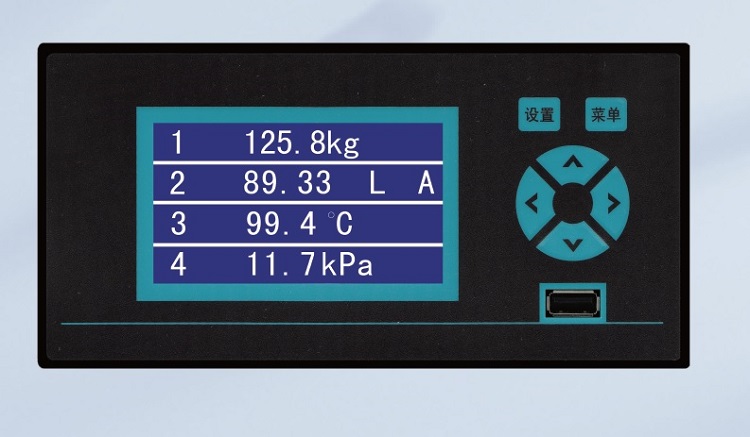

3英寸白底灰字液晶屏（128×64） |
通道数 |
1～4 |
1～4通道输入；标准配置为1通道，在此基础上增加通道另计费用。 |
输入信号 |
|
.输入，通过参数设置选择输入信号
热电偶（K/S/R/B/N/E/J/T）；
热电阻（Pt100/Cu100/Cu50/G53/BA1/BA2）；
电压（（0-5）V/（1-5）V）；
电流（（4-20）mA/（0-20）mA）；
毫伏（±100mV）；
远传压力表 |
报警（选件）(250V AC/3A，阻性负载) |
T1～4 |
1～4点继电器输出 |
变送（选件）
（多可选择2路变送输出；分辨率：1/3000；负载能力：600Ω） |
A1 |
电流输出(4～20)mA、(0～10)mA、(0～20)mA，2路时A1A1
|
A2 |
电压输出(1～5)V、(0～5)V，2路时A2A2 |
A3 |
电压输出(0～10)V，2路时A3A3 |
外供电源（选件，多可选择2路外供电源） |
B1 |
24V±5% 50mA以下 |
B1G |
24V±5% 100mA以下 |
B2 |
12V±5% 50mA以下 |
B2G |
12V±5% 100mA以下 |
B3 |
精密电源，一般为10V±2%，30ppm，40mA以下 |
通讯（选件）
（通讯速率：2400、4800、9600、19200）
（通讯地址：0～99） |
S1 |
TC ASCII协议 RS232 |
S2 |
TC ASCII协议 RS485 |
M1 |
Modbus-RTU协议 RS232 |
M2 |
Modbus-RTU协议 RS485 |
USB转储接口（选件） |
USB |
选择此配件时，必须选配U盘 |
打印接口（选件） |
P |
硬件时钟 |
电源规格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |
无纸记录仪适用于需要对测量采集的数据进行记录、事后数据分析和追溯的应用。
无纸记录仪共有4个系列，满足不同需求。
■ XSR90可输入6~18个通道，各通道间隔离，采集和记录速度达到0.1秒。
■ XSR10是经济型。适合4通道以下的对记录容量、记录速度要求不高，以显示、报警功能为主的应用。
■ XSR70A适用于超过18个通道，以热电阻、热电偶测温为主的应用。机箱为台式，便于放置在工作台上。
输入采集方式为巡回检测方式，速度较慢，仅适合较缓慢变化的物理量。
■ XSR70B是便携式产品。适用于检测机构到现场采集数据。
热电阻输入为4线制，热电偶冷端补偿采用Pt100，因而达到0.05级以上的精度，常用于热流、温差的测量、采集。

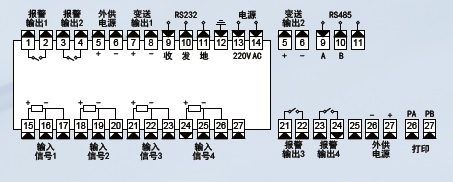

.jpg)
.jpg)
.jpg)
■ 128ⅹ64单色液晶屏。
■ 0.2级精度，测控速度0.2秒~0.8秒（0.2秒ⅹ通道数）。
■ 1~4通道输入。
■ 可选配报警、通讯、变送、USB转储接口。
■ 4Mb内存。
XSR30 、 XSR70 无纸记录仪
① 蓝色或彩色 5 英寸 液晶屏；
② 全隔离.输入，无需跳线器通过按键输入选择。直流电流：（ 4 ～ 20 ） mA ，（ 0 ～ 10 ） mA ，（ 0 ～ 20 ） mA ；直流电压：（ 1 ～ 5 ） V ，（ 0 ～ 5 ） V ；热电阻： Pt100 ， Cu100 ， Cu50 ， BA1 ， BA2 ， G53 ；热电偶： K ， S ， R ， B ， N ， E ， J ， T ；及远传压力表。（其它输入信号或分度号需在订货时注明）；
③ 1 ～ 16 通道.输入，基本误差± 0.2% 、 16 位 A/D 转换器
④ 64MB 记录内存， 0.1 秒～ 60 分记录间隔；
⑤ U 盘转贮接口；
⑥ 外形尺寸： 144 × 144 × 262
内容 |
代码说明 |
XSR30/ |
5 寸蓝色 LCD 1 路输入带外供 24VDC |
XSR70/ |
5 寸彩色 TFT LCD 1 路输入带外供 24VDC |
通道数 |
□□ |
1 － 16 通道 |
输出继电器 |
T □□ |
0 ～ 12 点 |
变送输出 |
A □ |
0 ～ 8 路 |
通讯接口（注 1 ） |
S0 |
无 |
S1 |
RS-232 接口 |
S2 |
RS-485 接口 |
USB 转储接口 |
USB |
选此项功能时，必须选配 U 盘， U 盘价格为 100 元，无折扣 |
|
PID （注 2 ） |
PID |
PID 控制接口，不带可省略 |
PID 路数（注 3 ） |
M |
继电器控制输出 |
I |
4-20MA 控制输出 |
补偿积算（限 4 路） |
BC |
不带可省略 |
累积 （限模拟量流量信号，全输入） |
LJ |
不带可省略 |
分体打印接口 |
P |
打印接口 |
仪表电源 |
V0 |
160V AC ～ 240V AC |
V1 |
24V DC |
非标准功能 |
N |
N 表示非标功能 |
Modbus 通讯协议选项 |
-M |
|
注： 1 、同时选配打印和通讯时，打印和通讯不能同时工作。
2 、流量补偿积算功能和 PID 功能不能同时选择。
3 、 PID 路数高限 4 路， M 和 I 不能同时选择，下单时有几路写几路。订货时请说明订购路数和输出类型。
XSR 70 A 系列彩色巡检记录仪
① 彩色 TFT 5 英寸 320 × 234 分辨力液晶屏；② 巡检速度 0.1 秒 / 通道
内容 |
代码说明 |
XSR 70A / |
8 通道、 2 点公用组态报警 |
外形尺寸 |
Y1 — |
台式， 318(W) × 125(H) × 300(L) |
| |
Y2 — |
盘装， 318(W) × 125(H) × 300(L) |
通道数 |
□ □ |
多 64 通道，超过 8 通道每增加 1 通道 |
输入信号
（订货需注明） |
R |
通道均为热电阻 |
E |
通道均为热电偶 |
B |
通道均为 4 ～ 20mA 或 1 ～ 5V 等电流、电压信号 |
X |
输入为热电阻、热电偶混用 |
L |
输入为热电阻、热电偶、电流、电压信号混用，需在订货时明确 |
通讯接口 |
S0 |
无 |
S1 |
RS-232 接口 |
S2 |
RS-485 接口 |
仪表电源 |
V0 |
160V AC ～ 240V AC |
USB 转储 |
USB |
选此项功能时，必须选配 U 盘， U 盘价格为 100 元，无折扣 |
|
非标准功能 |
N |
N 表示非标功能 |
XSR70 B 系列高精度液晶巡检记录仪
① 彩色 TFT 5 英寸 320 × 234 分辨力液晶屏 ；
② 8 ～ 64 通道输入，基本误差± 0.05% F · S 。；
③ 输入信号：铂电阻、热电偶、直流电压、直流电流、 mV 信号；
④ 64MB 记录内存， 1 秒～ 60 分记录间隔；
⑤ 其它技术说明详见 XSLE 系列高精度巡检仪
内容 |
代码说明 |
XSR70B/ |
8 通道 |
外形尺寸 |
D － |
240(W) × 220(H) × 430(L) ， 便携式 |
通道数 |
□ □ |
多 64 通道，超过 8 通道每增加 1 通道 |
输入信号
（需在订货时明确）
（注 1 ） |
R |
4 线制， Pt100 、 Pt1000 |
E |
通道均为热电偶 |
B |
通道均为 4 ～ 20mA 或 1 ～ 5V 等电流、电压信号 |
X |
输入为（ 4 线制， Pt100 、 Pt1000 ）热电阻、热电偶混用 |
L |
输入为（ 4 线制， Pt100 、 Pt1000 ）热电阻、热电偶、电流、电压信号混用 |
通讯接口 |
S0 |
无 |
S1 |
RS-232 接口 |
S2 |
RS-485 接口 |
仪表电源 |
V0 |
160V AC ～ 240V AC |
USB 转储 |
USB |
选此项功能时，必须选配 U 盘， U 盘价格为 100 元，无折扣 |
|
非标准功能 |
N |
N 表示非标功能 |
XSR10R 系列无纸记录仪
① 采用 128 × 64 点阵液晶屏。汉字菜单，记录和曲线显示功能 ；
② 基本误差优于± 0.2%F · S 。 16 位 A/D 转换器。测控周期 0.2 秒，可提高到 0.1 秒。 8 段折线功能；
③ 抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到 III 级 ；
④ 输入信号包括热电阻，热电偶，直流电流，直流电压，远传压力表等
内容 |
代码及说明 |
XSR10R/ |
4M 记录内存，实时钟 |
外形尺寸 |
A-H |
160(W) × 80(H) × 150(L) |
通道数 |
1 |
单通道输入 |
2 |
2 通道输入 |
3 |
3 通道输入（只能选择 2 点报警） |
4 |
4 通道输入（只能选择 2 点报警） |
顺序表示第 1 、 2 、 3 、 4 通道的输入信号（其它输入信号，订货时说明）
（注 1 ） |
E |
E |
E |
E |
热电偶 K 、 S 、 R 、 B 、 N 、 E 、 J 、 T |
R |
R |
R |
R |
热电阻 PT100 、 Cu100 、 Cu50 、 BA1 、 BA2 、 G53 |
I |
I |
I |
I |
直流电流（ 4-20mA 、 0-10mA 、 0-20mA ） |
V |
V |
V |
V |
直流电压（ 1-5V 、 0-5V ） |
M |
M |
M |
M |
直流毫伏（订货注明量程范围） |
L |
L |
L |
L |
远传压力表 |
报警点数量 |
T0 |
无报警输出 |
T1 |
1 点报警输出 |
T2 |
2 点报警输出 |
T3 |
3 点报警输出（只能选择两路输入） |
T4 |
4 点报警输出（只能选择两路输入） |
变送输出 1 （注 2 ） |
A0 |
无变送输出 1 |
A1 |
电流输出（ 4-20mA 、 0-10mA 、 0-20mA ） |
A2 |
电压输出（ 1-5V 、 0-5V ） |
A3 |
电压输出（ 0-10V ） |
A4 |
其他输出 |
变送输出 2 （注 2 ） |
A0 |
无变送输出 2 |
A1 |
电流输出（ 4-20mA 、 0-10mA 、 0-20mA ） |
A2 |
电压输出（ 1-5V 、 0-5V ） |
A3 |
电压输出（ 0-10V ） |
A4 |
其他输出 |
外供电源（注 3 ） |
B0 |
无外供电源 |
B1 |
外供 24VDC ，误差小于± 5% ， 50mA |
B2 |
外供 12VDC ，误差小于± 5% ， 50mA |
B3 |
外供精密电压源，误差小于± 0.2% ， 40mA |
B4 |
外供精密电流源，误差小于± 0.2% ， 0.1-10mA |
通讯接口 |
S0 |
无通讯接口 |
S1 |
RS232 接口 |
S2 |
RS485 接口 |
仪表电源 |
V0 |
100V AC ～ 240V AC |
V1 |
10V DC ～ 36V DC |
USB 转储接口 |
USB |
选此项功能时，必须选配 U 盘， U 盘价格为 100 元，无折扣 |
|
打印（不能选择第二路外供） |
P |
打印接口 |
液晶屏颜色 |
B |
蓝底白字 |
Y |
黄底黑字 |
非标功能 |
N |
表示非标功能 |
Modbus 通讯协议选项 |
-M |
|
注： 1 、标准信号及量程列表
输入信号类型 |
量程范围 |
输入信号类型 |
量程范围 |
电
压 |
0 ～ 5VDC |
-1999 ～ 9999 |
电
流 |
4 ～ 20mA |
-1999 ～ 9999 |
1 ～ 5VDC |
0 ～ 10mA |
0 ～ 10VDC |
0 ～ 20mA |
热
电
阻 |
Pt100 |
-200.0 ～ 500.0 ℃ |
热
电
偶 |
K |
-100 ～ 1300 ℃ |
Cu100 |
-50.0 ～ 150.0 ℃ |
S |
0 ～ 1700 ℃ |
Cu50 |
-50.0 ～ 150.0 ℃ |
R |
0 ～ 1700 ℃ |
BA1 |
-200.0 ～ 650.0 ℃ |
B |
500 ～ 1800 ℃ |
BA2 |
-200.0 ～ 500.0 ℃ |
E |
-100 ～ 800 ℃ |
G53 |
-50.0 ～ 150.0 ℃ |
J |
-100 ～ 1100 ℃ |
| |
|
T |
-100 ～ 400 ℃ |
输入信号不是.输入，又不涵盖在上表所列范围，请与研发人员沟通下非标单。
2 、同时订购外供功能时需咨询端子安排。
3 、多可同时选两组外供电源，订货时需注明，同时订第二变送或第四输入时须询问研发部端子安排。
4 、 12VDC （订货前需确认，电源模块需备货）
XSR 10C 系列 PID 控制记录仪
① 采用 128 × 64 点阵液晶屏。汉字菜单，记录和曲线显示功能；
② 基本性能同 XSC5
内
容 |
代码及说明 |
XSR 10C / |
4M 记录内存，实时钟 |
外形尺寸 |
A-H |
|
输入信号类型
（注 1 ） |
E |
热电偶 K 、 S 、 R 、 B 、 N 、 E 、 J 、 T |
R |
热电阻 PT100 、 Cu100 、 Cu50 、 BA1 、 BA2 、 G53 |
I |
直流电流（ 4-20mA 、 0-10mA 、 0-20mA ） |
V |
直流电压（ 1-5V 、 0-5V ） |
M |
直流毫伏（订货注明量程范围） |
报警点数量 |
T0 |
无报警输出 |
T1 |
1 点报警输出 |
T2 |
2 点报警输出 |
T3 |
3 点报警输出 |
T4 |
4 点报警输出（选择了控制输出 C4-C7 的不能选择此功能） |
控制输出 |
C0 |
无控制输出 |
C1 |
电流输出（ 4-20mA 、 0-10mA 、 0-20mA ） |
C2 |
电压输出（ 1-5V 、 0-5V ） |
C3 |
电压输出（ 0-10V ） |
C4 |
固态继电器驱动电压输出 |
C5 |
可控硅无触点常开式输出 |
C6 |
可控硅过零触发输出 |
C7 |
继电器触点开关输出 |
变送输出 |
A0 |
无变送输出 2 |
A1 |
电流输出（ 4-20mA 、 0-10mA 、 0-20mA ） |
A2 |
电压输出（ 1-5V 、 0-5V ） |
A3 |
电压输出（ 0-10V ） |
A4 |
其他输出 |
外供电源 ( 注 2 、 3) |
B0 |
无外供电源 |
B1 |
外供 24VDC ，误差小于± 5% ， 50mA |
B2 |
外供 12VDC ，误差小于± 5% ， 50mA |
B3 |
外供精密电压源，误差小于± 0.2% ， 40mA |
B4 |
外供精密电流源，误差小于± 0.2% ， 0.1-10mA |
通讯接口 |
S0 |
无通讯接口 |
S1 |
RS232 接口 |
S2 |
RS485 接口 |
仪表电源 |
V0 |
100V AC ～ 240V AC |
V1 |
10V DC ～ 36V DC |
USB 转储接口 |
USB |
选此项功能时，必须选配 U 盘， U 盘价格为 100 元，无折扣 |
|
打印 |
P |
不带可以省略 |
液晶屏颜色 |
B |
蓝底白字 |
Y |
黄底黑字 |
非标准功能（没有可省略） |
N |
|
注： 1 、标准信号及量程列表
输入信号类型 |
量程范围 |
输入信号类型 |
量程范围 |
电
压 |
0 ～ 5VDC |
-1999 ～ 9999 |
电
流 |
4 ～ 20mA |
-1999 ～ 9999 |
1 ～ 5VDC |
0 ～ 10mA |
0 ～ 10VDC |
0 ～ 20mA |
热
电
阻 |
Pt100 |
-200.0 ～ 500.0 ℃ |
热
电
偶 |
K |
-100 ～ 1300 ℃ |
Cu100 |
-50.0 ～ 150.0 ℃ |
S |
0 ～ 1700 ℃ |
Cu50 |
-50.0 ～ 150.0 ℃ |
R |
0 ～ 1700 ℃ |
BA1 |
-200.0 ～ 650.0 ℃ |
B |
500 ～ 1800 ℃ |
BA2 |
-200.0 ～ 500.0 ℃ |
E |
-100 ～ 800 ℃ |
G53 |
-50.0 ～ 150.0 ℃ |
J |
-100 ～ 1100 ℃ |
| |
|
T |
-100 ～ 400 ℃ |
2 、同时订购外供功能时需咨询端子安排。
3 、多可同时选两组外供电源，订货时需注明，同时订第二变送或第四输入时须询问研发部端子安排
