XSR90无纸记录仪

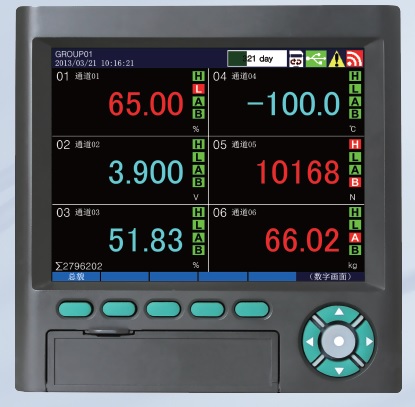

■ 5.6英寸、640×480高分辨率 TFT彩色液晶屏。

■ 0.2级精度，测控周期0.1秒。（通道同步测量一次）

■ 多18通道，.输入，通道间全隔离。

■ 记录间隔0.1秒～60秒共9档可设。可存储1亿个测量数据（例：6通道，每5秒记录1次则可记录多达3年）。

■ 标配USB2.0转储接口。大支持32GB U盘，FAT16或FAT32格式。

■ 自定义黑白背景色及横纵走纸方向。

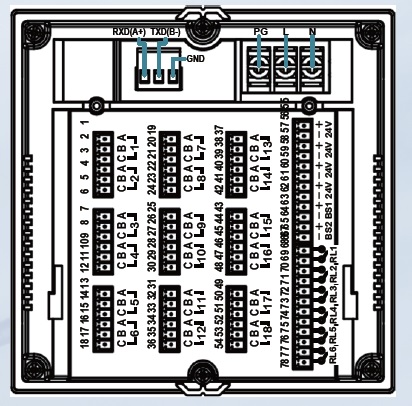

■ 铝合金外壳，可拆卸式端子。

■ 标配外供变送器电源，24V±5%，200mA以下。

■ 可选配通讯、变送、打印功能。

无纸记录仪适用于需要对测量采集的数据进行记录、事后数据分析和追溯的应用。
无纸记录仪共有4个系列，满足不同需求。
■ XSR90可输入6~18个通道，各通道间隔离，采集和记录速度达到0.1秒。
■ XSR10是经济型。适合4通道以下的对记录容量、记录速度要求不高，以显示、报警功能为主的应用。
■ XSR70A适用于超过18个通道，以热电阻、热电偶测温为主的应用。机箱为台式，便于放置在工作台上。
输入采集方式为巡回检测方式，速度较慢，仅适合较缓慢变化的物理量。
■ XSR70B是便携式产品。适用于检测机构到现场采集数据。
热电阻输入为4线制，热电偶冷端补偿采用Pt100，因而达到0.05级以上的精度，常用于热流、温差的测量、采集。

■ 5.6英寸、640×480高分辨率 TFT彩色液晶屏。
■ 0.2级精度，测控周期0.1秒。（通道同步测量一次）
■ 多18通道，.输入，通道间全隔离。
■ 记录间隔0.1秒~60秒共9档可设。可存储1亿个测量数据（例：6通道，每5秒记录1次则可记录多达3年）。
■ 标配USB2.0转储接口。大支持32GB U盘，FAT16或FAT32格式。
■ 自定义黑白背景色及横纵走纸方向。
■ 铝合金外壳，可拆卸式端子。
■ 标配外供变送器电源，24V±5%，200mA以下。
■ 可选配通讯、变送、打印功能。

XSR30 、 XSR70 无纸记录仪

① 蓝色或彩色 5 英寸液晶屏；

② 全隔离.输入，无需跳线器通过按键输入选择。直流电流：（ 4 ～ 20 ） mA ，（ 0 ～ 10 ） mA ，（ 0 ～ 20 ） mA ；直流电压：（ 1 ～ 5 ） V ，（ 0 ～ 5 ） V ；热电阻： Pt100 ， Cu100 ， Cu50 ， BA1 ， BA2 ， G53 ；热电偶： K ， S ， R ， B ， N ， E ， J ， T ；及远传压力表。（其它输入信号或分度号需在订货时注明）；

③ 1 ～ 16 通道.输入，基本误差± 0.2% 、 16 位 A/D 转换器

④ 64MB 记录内存， 0.1 秒～ 60 分记录间隔；

⑤ U 盘转贮接口；

⑥ 外形尺寸： 144 × 144 × 262

内容

代码说明

XSR30/

5 寸蓝色 LCD 1 路输入带外供 24VDC

XSR70/

5 寸彩色 TFT LCD 1 路输入带外供 24VDC

通道数

□□

1 － 16 通道

输出继电器

T □□

0 ～ 12 点

变送输出

A □

0 ～ 8 路

通讯接口（注 1 ）

无

RS-232 接口

RS-485 接口

USB 转储接口

USB

选此项功能时，必须选配 U 盘， U 盘价格为 100 元，无折扣

PID （注 2 ）

PID

PID 控制接口，不带可省略

PID 路数（注 3 ）

继电器控制输出

4-20MA 控制输出

补偿积算（限 4 路）

不带可省略

累积（限模拟量流量信号，全输入）

不带可省略

分体打印接口

打印接口

仪表电源

160V AC ～ 240V AC

24V DC

非标准功能

N 表示非标功能

Modbus 通讯协议选项

-M

注： 1 、同时选配打印和通讯时，打印和通讯不能同时工作。

2 、流量补偿积算功能和 PID 功能不能同时选择。

3 、 PID 路数高限 4 路， M 和 I 不能同时选择，下单时有几路写几路。订货时请说明订购路数和输出类型。

XSR 70 A 系列彩色巡检记录仪

① 彩色 TFT 5 英寸 320 × 234 分辨力液晶屏；② 巡检速度 0.1 秒 / 通道

内容	代码说明
	XSR 70A /	8 通道、 2 点公用组态报警
外形尺寸		Y1 —	台式， 318(W) × 125(H) × 300(L)
		Y2 —	盘装， 318(W) × 125(H) × 300(L)
通道数			□ □	多 64 通道，超过 8 通道每增加 1 通道
输入信号（订货需注明）				R	通道均为热电阻
				E	通道均为热电偶
				B	通道均为 4 ～ 20mA 或 1 ～ 5V 等电流、电压信号
				X	输入为热电阻、热电偶混用
				L	输入为热电阻、热电偶、电流、电压信号混用，需在订货时明确
通讯接口					S0	无
					S1	RS-232 接口
					S2	RS-485 接口
仪表电源						V0	160V AC ～ 240V AC
USB 转储							USB	选此项功能时，必须选配 U 盘， U 盘价格为 100 元，无折扣

非标准功能								N	N 表示非标功能

XSR70 B 系列高精度液晶巡检记录仪

① 彩色 TFT 5 英寸 320 × 234 分辨力液晶屏；

② 8 ～ 64 通道输入，基本误差± 0.05% F · S 。；

③ 输入信号：铂电阻、热电偶、直流电压、直流电流、 mV 信号；

④ 64MB 记录内存， 1 秒～ 60 分记录间隔；

⑤ 其它技术说明详见 XSLE 系列高精度巡检仪

内容	代码说明
	XSR70B/	8 通道
外形尺寸		D －	240(W) × 220(H) × 430(L) ，便携式
通道数			□ □	多 64 通道，超过 8 通道每增加 1 通道
输入信号（需在订货时明确）（注 1 ）				R	4 线制， Pt100 、 Pt1000
				E	通道均为热电偶
				B	通道均为 4 ～ 20mA 或 1 ～ 5V 等电流、电压信号
				X	输入为（ 4 线制， Pt100 、 Pt1000 ）热电阻、热电偶混用
				L	输入为（ 4 线制， Pt100 、 Pt1000 ）热电阻、热电偶、电流、电压信号混用
通讯接口					S0	无
					S1	RS-232 接口
					S2	RS-485 接口
仪表电源						V0	160V AC ～ 240V AC
USB 转储							USB	选此项功能时，必须选配 U 盘， U 盘价格为 100 元，无折扣

非标准功能								N	N 表示非标功能

XSR10R 系列无纸记录仪

① 采用 128 × 64 点阵液晶屏。汉字菜单，记录和曲线显示功能；

② 基本误差优于± 0.2%F · S 。 16 位 A/D 转换器。测控周期 0.2 秒，可提高到 0.1 秒。 8 段折线功能；

③ 抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到 III 级；

④ 输入信号包括热电阻，热电偶，直流电流，直流电压，远传压力表等

内容

代码及说明

XSR10R/

4M 记录内存，实时钟

外形尺寸

A-H

160(W) × 80(H) × 150(L)

通道数

单通道输入

2 通道输入

3 通道输入（只能选择 2 点报警）

4 通道输入（只能选择 2 点报警）

顺序表示第 1 、 2 、 3 、 4 通道的输入信号（其它输入信号，订货时说明）

（注 1 ）

热电偶 K 、 S 、 R 、 B 、 N 、 E 、 J 、 T

热电阻 PT100 、 Cu100 、 Cu50 、 BA1 、 BA2 、 G53

直流电流（ 4-20mA 、 0-10mA 、 0-20mA ）

直流电压（ 1-5V 、 0-5V ）

直流毫伏（订货注明量程范围）

远传压力表

报警点数量

无报警输出

1 点报警输出

2 点报警输出

3 点报警输出（只能选择两路输入）

4 点报警输出（只能选择两路输入）

变送输出 1 （注 2 ）

无变送输出 1

电流输出（ 4-20mA 、 0-10mA 、 0-20mA ）

电压输出（ 1-5V 、 0-5V ）

电压输出（ 0-10V ）

其他输出

变送输出 2 （注 2 ）

无变送输出 2

电流输出（ 4-20mA 、 0-10mA 、 0-20mA ）

电压输出（ 1-5V 、 0-5V ）

电压输出（ 0-10V ）

其他输出

外供电源（注 3 ）

无外供电源

外供 24VDC ，误差小于± 5% ， 50mA

外供 12VDC ，误差小于± 5% ， 50mA

外供精密电压源，误差小于± 0.2% ， 40mA

外供精密电流源，误差小于± 0.2% ， 0.1-10mA

通讯接口

无通讯接口

RS232 接口

RS485 接口

仪表电源

100V AC ～ 240V AC

10V DC ～ 36V DC

USB 转储接口

USB

选此项功能时，必须选配 U 盘， U 盘价格为 100 元，无折扣

打印（不能选择第二路外供）

打印接口

液晶屏颜色

蓝底白字

黄底黑字

非标功能

表示非标功能

Modbus 通讯协议选项

-M

注： 1 、标准信号及量程列表

输入信号类型		量程范围	输入信号类型		量程范围
电压	0 ～ 5VDC	-1999 ～ 9999	电流	4 ～ 20mA	-1999 ～ 9999
	1 ～ 5VDC			0 ～ 10mA
	0 ～ 10VDC			0 ～ 20mA
热电阻	Pt100	-200.0 ～ 500.0 ℃	热电偶	K	-100 ～ 1300 ℃
	Cu100	-50.0 ～ 150.0 ℃		S	0 ～ 1700 ℃
	Cu50	-50.0 ～ 150.0 ℃		R	0 ～ 1700 ℃
	BA1	-200.0 ～ 650.0 ℃		B	500 ～ 1800 ℃
	BA2	-200.0 ～ 500.0 ℃		E	-100 ～ 800 ℃
	G53	-50.0 ～ 150.0 ℃		J	-100 ～ 1100 ℃
				T	-100 ～ 400 ℃

输入信号不是.输入，又不涵盖在上表所列范围，请与研发人员沟通下非标单。

2 、同时订购外供功能时需咨询端子安排。

3 、多可同时选两组外供电源，订货时需注明，同时订第二变送或第四输入时须询问研发部端子安排。

4 、 12VDC （订货前需确认，电源模块需备货）

XSR 10C 系列 PID 控制记录仪

① 采用 128 × 64 点阵液晶屏。汉字菜单，记录和曲线显示功能；

② 基本性能同 XSC5

内

容

代码及说明

XSR 10C /

4M 记录内存，实时钟

外形尺寸

A-H

输入信号类型

（注 1 ）

热电偶 K 、 S 、 R 、 B 、 N 、 E 、 J 、 T

热电阻 PT100 、 Cu100 、 Cu50 、 BA1 、 BA2 、 G53

直流电流（ 4-20mA 、 0-10mA 、 0-20mA ）

直流电压（ 1-5V 、 0-5V ）

直流毫伏（订货注明量程范围）

报警点数量

无报警输出

1 点报警输出

2 点报警输出

3 点报警输出

4 点报警输出（选择了控制输出 C4-C7 的不能选择此功能）

控制输出

无控制输出

电流输出（ 4-20mA 、 0-10mA 、 0-20mA ）

电压输出（ 1-5V 、 0-5V ）

电压输出（ 0-10V ）

固态继电器驱动电压输出

可控硅无触点常开式输出

可控硅过零触发输出

继电器触点开关输出

变送输出

无变送输出 2

电流输出（ 4-20mA 、 0-10mA 、 0-20mA ）

电压输出（ 1-5V 、 0-5V ）

电压输出（ 0-10V ）

其他输出

外供电源 ( 注 2 、 3)

无外供电源

外供 24VDC ，误差小于± 5% ， 50mA

外供 12VDC ，误差小于± 5% ， 50mA

外供精密电压源，误差小于± 0.2% ， 40mA

外供精密电流源，误差小于± 0.2% ， 0.1-10mA

通讯接口

无通讯接口

RS232 接口

RS485 接口

仪表电源

100V AC ～ 240V AC

10V DC ～ 36V DC

USB 转储接口

USB

选此项功能时，必须选配 U 盘， U 盘价格为 100 元，无折扣

打印

不带可以省略

液晶屏颜色

蓝底白字

黄底黑字

非标准功能（没有可省略）

注： 1 、标准信号及量程列表

输入信号类型		量程范围	输入信号类型		量程范围
电压	0 ～ 5VDC	-1999 ～ 9999	电流	4 ～ 20mA	-1999 ～ 9999
	1 ～ 5VDC			0 ～ 10mA
	0 ～ 10VDC			0 ～ 20mA
热电阻	Pt100	-200.0 ～ 500.0 ℃	热电偶	K	-100 ～ 1300 ℃
	Cu100	-50.0 ～ 150.0 ℃		S	0 ～ 1700 ℃
	Cu50	-50.0 ～ 150.0 ℃		R	0 ～ 1700 ℃
	BA1	-200.0 ～ 650.0 ℃		B	500 ～ 1800 ℃
	BA2	-200.0 ～ 500.0 ℃		E	-100 ～ 800 ℃
	G53	-50.0 ～ 150.0 ℃		J	-100 ～ 1100 ℃
				T	-100 ～ 400 ℃

2 、同时订购外供功能时需咨询端子安排。

3 、多可同时选两组外供电源，订货时需注明，同时订第二变送或第四输入时须询问研发部端子安排
