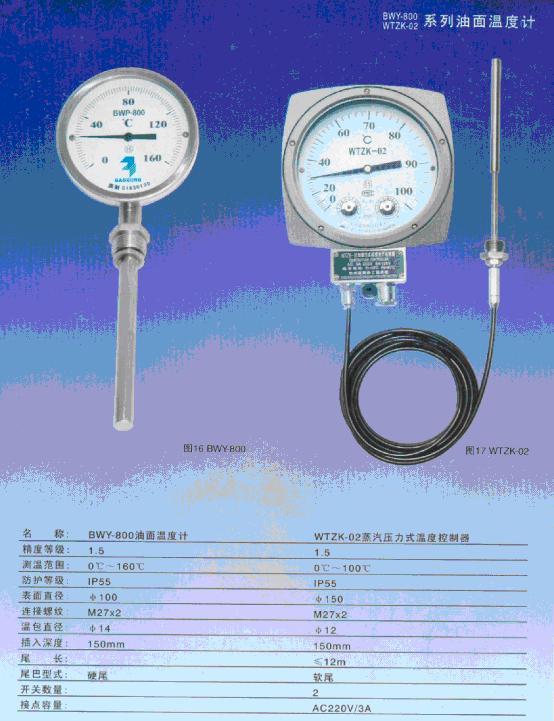

WTZK 温度指示控制器

WTZK 温度指示控制器

压力式温度指示控制器说明书下载

用途和原理

WTZK 温度指示控制器，主要用于 800KVA 以上的变压器油温测量及控制，仪表具有良好的防护性能，在户外条件下能正常工作。 WTZK 一器型温度指示控制器装有二个可调节的控制开关，根据需要分别用于报警，控制等。 WTZK 一 03 型温度指示控制器具有高温度指示装置，能记录曾经到达过的高温度值。 WTZK 一02/03型温度指示控制器结构新颖，因此具有指示控制精度高，性能稳定可靠，灵敏度高，指示和控制同步，开关负载功率大，仪表外形薄，搞振性能好等特点。 WTZK 一02/03型温度指示控制器主要由感温包、毛细管和弹性元件三部分组成。在该三部分组成的密闭系统内感温介质，随着被测温度的变化、温包内感温介质和饱和蒸气压力也随之变化，压力变化使弹性元件的自由端产生相对应的位移，并推动指示系统，控温开关达到测量油温和输出信号的目的． WTZK 一 30TH 型温度指示控制器还能在湿热气候条件下使用。
主要技术指标 :
防尘、防水性能符合 GB4208 一 84 《外壳防护等级的分类》中 IP55 的规定。 WTZK 03TH 型温度指示控制器的防潮、抗霉、耐盐雾、耐热性能附合 JB4159 《热带电工产品通用技术要求》中的有关规定。在环境温度一 40 ～十 50 ℃ 相付湿度不大于 90 ％的条件下，控制器能够连续正常工
温度指示：精度 1 . 5 级时间常数＜15秒单向园型分度： 0 一 100 ℃ 非线性 20 一 120 ℃ 非线性.
温度控制：设定可调范围：量程0-100℃ 为 30 一 90 ℃ 量程： 20 一 120 ℃ 为40 一 110℃ 标准设定值： Kl = 55 ℃ 、之＝ 80 ℃
开关动作误差：士 2 ℃
开关切换差： 5 士 2 ℃ （或按用户要求）
开关参数： AC3A250v 电寿命 20 x10000少次 WIN ．
温包：尺寸￠14 ×150 ：￠12 x50 二种安装螺纹 M27 x2 。
安装和使用
内设定调整：旋开表面压圈上的螺钉（ 5 一 M3 ) ，打开表玻璃，旋转设定旋扭至所需的刻度值上，请勿转设定旋扭中间的螺钉。然后重新装上表玻璃及压圈将螺钉均匀拧紧。产品出厂时已校准 K 工设定温度为 55 ℃ ， KZ 设定温度为 80 ℃ 。

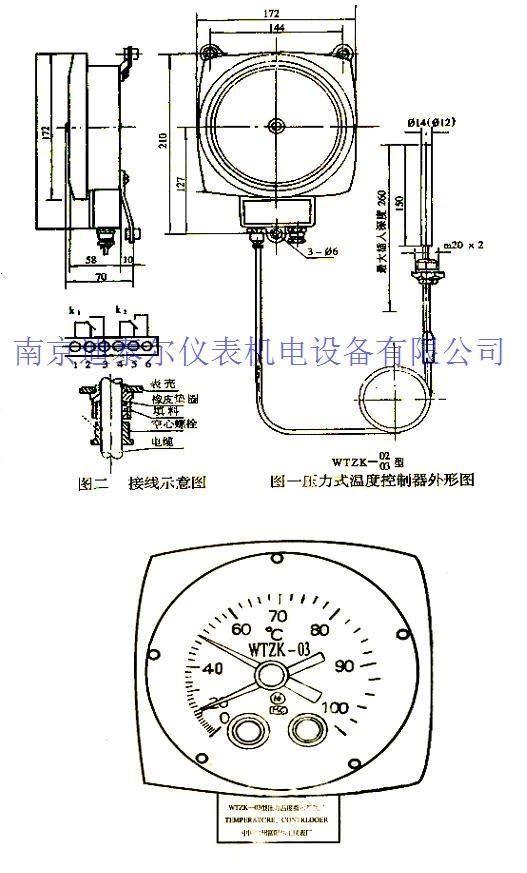

仪表安装：仪表表头及温包应垂直安装，温包应尽量插人大深度。毛细管布线时弯曲半径不应小于 50MM ，每相隔 300MM 要有相应的固定。安装尺寸见图一。
接线：如图所示，将电缆（￠ 11 . 5 ）穿过空心螺栓，橡皮垫圈，打开接线盒盖（名牌）进行接线，然后放放填料（生料带或石棉线）旋紧空心螺栓。接线工作应在干燥天气迅速进行，以防潮气进入仪表内部。
高指针调整：旋转表玻璃中的旋扭，将高指示指针调到与指示指针重叠的位置上。
使用：使用前应查看产品出厂年月，若已超过二年期限应自行检定后方可投人使用
