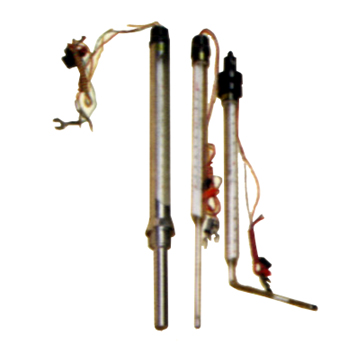

WXG系列电接点玻璃水银温度计
主要技术参数：
(1) 型式：有内标式、棒式、可调电接点、固定电接点、直形、角形等。
(2) 控制范围： -30 ℃～ +300 ℃
(3) 动作误差限：一般为 1 分格值的 1.5 倍。
(4) 公称压力：带金属保护套电接点温度计为 6.4MPa
(5) 接点负荷：高电压： AC 、 DC36V ，大电流 20mA( 电阻负载 )
(6) 固定电接点个数：一般不超过 3 个，两接点之间的距离不小于 7mm
产品名称 |
型号 |
测量范围℃ |
分格值℃ |
上体 mm |
下体 ( 插入部分 )mm |
长度 L |
外径 D |
长度 L |
外径 d |
直形 |
角形 |
可调电接点玻璃温度计 |
WXG-11T( 直形 )
WXG-12T(90 °角形 )
WXG-13T(135 °角形 ) |
0 ～ 50 |
0.5 或 1 |
250 ± 5 |
8 +2 -1 |
60 ° -5
80 ° -5
100 ° -5
120 ° -10
160 ° -10
200 ° -10
250 ° -10
320 ° -10
400 ° -10
500 ° -10 |
110 ° -10
130 ° -10
150 ° -10
170 ° -10
210 ° -10
250 ° -10
300 ° -10
370 ° -10
450 ° -10
550 ° -10 |
8 ± 1 |
0 ～ 100 |
1 |
0 ～ 150 |
2 |
0 ～ 200 |
0 ～ 300 |
5 |
50 ～ 150 |
1 |
100 ～ 200 |
2 |
固定电接点玻璃温度计 |
WXG-11T( 直形 )
WXG-12T(90 °角形 )
WXG-13T(135 °角形 ) |
-30 ～ +50 |
1 |
0 ～ 50 |
0.5 或 1 |
0 ～ 100 |
1 |
0 ～ 150 |
0 ～ 200 |
2 |
0 ～ 300 |
5 |
注 : 根据用户特殊需要可制造分格值 0.1 ℃ , 其控制范围为 10 ℃ ; 分格值 0.2 ℃ , 其控制范围为 20 ℃和短上体 (160mm), 只有设定标度的电接点温度计。
2.WXG 型带金属保护套内标式电接点玻璃水银
金属保护套外形安装尺寸见
表 5
上 体 |
下 体 |
安装螺纹 A |
金属保护套材料 |
长 度 L |
外径 D |
长度 l |
外径 d |
直形 |
角形 |
265 |
270 |
25 |
参照内式直形玻璃温度计下体长度（见表 4 ） |
12
14
16 |
M27 × 2
G3/4
G1/2
G3/8 |
钢 10
黄铜 HPb59-1 或 H62 不锈钢 1Cr18Ni9Ti |
3.WXG 01F 02F 型棒式固定电接点玻璃水银温度计
该电接点温度计不刻标度线，直形全长 L 有： 60 ， 80 ， 100 ， 150mm ，角形上体 L 和下体 1 根据用户需要而定。
|
