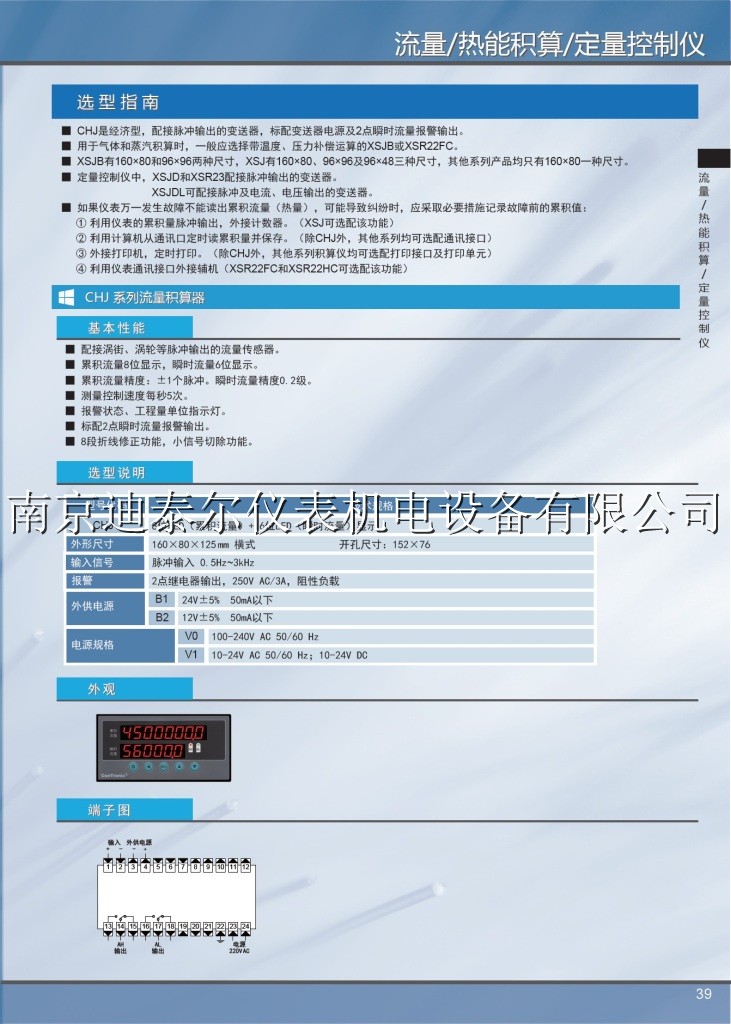

CHJ流量积算仪

CHJ流量积算仪

CHJ流量积算仪
■ 配接涡街、涡轮等脉冲输出的流量传感器。
■ 累积流量8位显示,瞬时流量6位显示。
■ 累积流量精度:±1个脉冲。瞬时流量精度0.2级。
■ 测量控制速度每秒5次。
■ 报警状态、工程量单位指示灯。
■ 标配2点瞬时流量报警输出。
■ 8段折线修正功能,小信号切除功能
■ CHJ是经济型,配接脉冲输出的变送器,标配变送器电源及2点瞬时流量报警输出。
■ 用于气体和蒸汽积算时,一般应选择带温度、压力补偿运算的XSJB或XSR22FC。
■ XSJB有160×80和96×96两种尺寸,XSJ有160×80、96×96及96×48三种尺寸,其他系列产品均只有160×80一种尺寸。
■ 定量控制仪中,XSJD和XSR23配接脉冲输出的变送器。
         XSJDL可配接脉冲及电流、电压输出的变送器。
■ 如果仪表万一发生故障不能读出累积流量(热量),可能导致纠纷时,应采取必要措施记录故障前的累积值:
① 利用仪表的累积量脉冲输出,外接计数器。(XSJ可选配该功能)
② 利用计算机从通讯口定时读累积量并保存。(除CHJ外,其他系列均可选配通讯接口)
③ 外接打印机,定时打印。(除CHJ外,其他系列积算仪均可选配打印接口及打印单元)
④ 利用仪表通讯接口外接辅机(XSR22FC和XSR22HC可选配该功能)
■ 配接涡街、涡轮等脉冲输出的流量传感器。
■ 累积流量8位显示,瞬时流量6位显示。
■ 累积流量精度:±1个脉冲。瞬时流量精度0.2级。
■ 测量控制速度每秒5次。
■ 报警状态、工程量单位指示灯。
■ 标配2点瞬时流量报警输出。
■ 8段折线修正功能,小信号切除功能。
CHJ流量积算仪,接受涡街,涡轮脉冲信号,瞬时流量按脉冲周期计算和累积流量按脉冲个数计算,是专业适应脉冲输入的流量累积仪。
自侦定流量大小,根据流量确定小数点浮动,瞬时流量分辨率高。
只设流量系数既可工作,具备调校简单 ,测量精度高,可靠性强。
具有数字滤波克服流量波动功能,不影响累积流量计算。
7段折线运算功能有效提高系统的测量、控制精度。
XSJ系列流量积算仪
① 适合不需温度、压力补偿的流量测量和积算;
② 配接各类电流、电压或脉冲输出的流量变送器;
③ 8位累积量,4位或5位(可做非标)瞬时量显示,基本误差优于±0.2%F·S;
④ 8段折线校正变送器非线性功能;
注:1、标准范围输入信号:
标准信号及量程列表
2、① 通讯和打印不能同时选择。
② 96×96和96×48的仪表,同时具备变送和通讯功能时,只能1点报警;
3、停电记录限A、B型仪表。
4、按使用要求,包括5位瞬时量显示,脉冲和模拟量输入适用等

CHJ流量积算仪

CHJ系列流量积算器使用说明书完整版CHJE07.pdf

内容

代码说明

CHJ-

8位LED(累积流量)+ 6位LED(瞬时流量)显示

外形尺寸



160×80×125    开孔尺寸:152×76

输入信号



脉冲输入 0.5Hz~3kHz

报警



2点继电器输出,250V AC/3A,阻性负载

 外供电源

B1

24V±5% 50mA以下

B2

12V±5% 50mA以下

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz;10-24V DC
