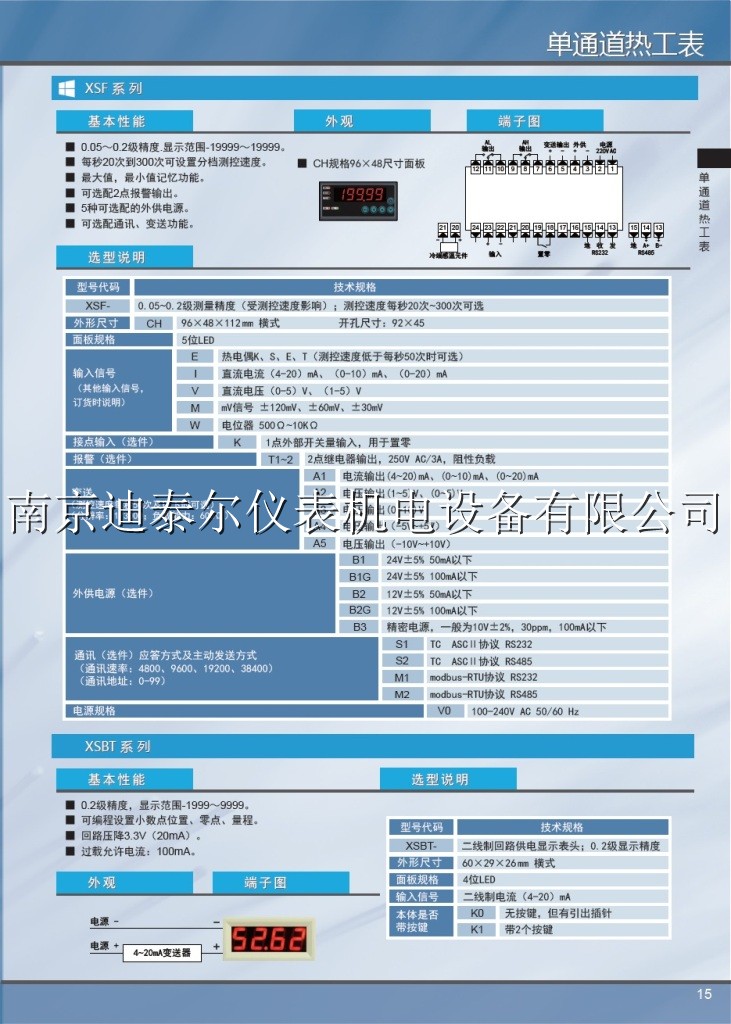

XSF高精度过程仪表

XSF高精度过程仪表

■ 0.05~0.2级精度.显示范围-19999~19999。
■ 每秒20次到300次可设置分档测控速度。
■ 大值,小值记忆功能。
■ 可选配2点报警输出。
■ 5种可选配的外供电源。
■ 可选配通讯、变送功能。
■ 0.05级精度,测控速度每秒5次。显示范围-19999~45000。
■ 16段折线修正功能。
■ 可选配1-4点报警输出。包括测量值上限、测量值下限、偏差上限、偏差下限、偏差值五种基本报警方式
和与五种基本报警方式对应的五种待机报警方式。
(待机报警方式:指仪表通电时即使处于报警区域也不报警,当测量值进入不报警区域后建立待机条件,此后正常报警)。
■ 5种可选配的外供电源。
■ 可选配通讯、变送和打印功能。
1 、输入信号:热电阻,热电偶信号(任意分度号)全范围(含负温区),常规DC 电流,电压信号
2 、显示:5 位LED 数字单/双数显
3 、测量精度:≤士0.05 % F.S
4 、测控周期0.2 秒,可提高到0.1 秒。15 段折线修正功能。
5 、可选区输出功能:模拟量输出、报警输出、馈电输出、通讯、打印等功能

内容

代码说明

XSF-

0.05~0.2级精度(受测控速度影响);测控速度每秒20次~300次可选。



CH

 96×48×112       开孔尺寸:92×45

面板规格
(2、3为选件)



5位LED

输入信号
(其它输入信号,订货时说明)

E

热电偶K、S、E、T(测控速度低于每秒50次时可选);

I

直流电流(4-20)mA、(0-10)mA、(0-20)mA;

V

直流电压(0-5)V、(1-5)V;

M

mV信号±120mV、±60mV、±30mV;

W

电位器 500Ω~10KΩ

接点输入(选件)

K

1点外部开关量输入,用于置零;

报警(选件)

T1~2

2点继电器输出  (250V AC/3A,阻性负载)。

 变送(选件)(分辨率:1/3000;负载能力:600Ω)(限速度50次及以下)

A1

电流输出(4~20)mA、(0~10)mA、(0~20)mA。

A2

电压输出(1~5)V、(0~5)V

A3

电压输出(0~10)V

A4

电压输出(-5V~+5V)

A5

电压输出(-10V~+10V)

外供电源(选件)
(热电阻输入的不需要)

B1

24V±5% 50mA以下

B1G

24V±5% 100mA以下

B2

12V±5% 50mA以下

B2G

12V±5% 100mA以下

B3

精密电源,一般为10V±2%,30ppm,100mA以下

通讯(选件)
(通讯速率:2400、4800、9600、19200)
(通讯地址:0~99)

S1

TC ASCII协议 RS232

S2

TC ASCII协议 RS485

M1

Modbus-RTU协议 RS232

M2

Modbus-RTU协议 RS485

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz;10-24V DC

XSF高精度过程仪表

XSF系列单通道热工表使用说明书完整版XSFF01.pdf
