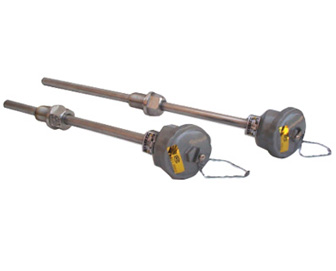

WR系列可拆卸式热电偶
一、概述 工作用热电作为温度测量和调节的传感器，通常用业和显示仪表或电子调节器配套使用，以直接测量各种生产过程中的 0 ～ 1800 ℃范围内的液体、蒸汽和气体介质以及固体表面的温度。 根据国家规定，我公司生产的热电偶符合 IEC 标准分度号的铂铑 30 - 铂铑 6 ，铂铑 10 - 铂，镍铬 - 镍硅，镍铬 - 铜镍四大类普通型、统一设计型热电偶。希望用户在选用本公司产品时，优先选用 IEC 标准的产品，如有特殊要求，请特别注明。 二、工作原理和基本结构 1. 工作原理 热电偶的工作原理是两种不同成份的导体两端接合成回路时，当两接合点温度不同时，就会在回路内产生热电势。如果热电偶的测量端（感受被测温度的端叫测量端）与参与端（处于已知温度端叫参比端或叫冷端）存有温差时，显示仪表将会显示出热电偶产生的热电势所对应的温度值。 热电偶的热电势将随着测量端温度的升高而增加。热电势的大小只和热电偶导体材质和两端的温差有关，与热电极的和长度，直径无关。 2. 基本结构 热电偶的外形因需要而各不相同 , 但基本结构却是大致相同的。通常由接线盒、接线端子、保护管、绝缘套管、热电极组成基本结构，并配以各种固定装置组成。 三、主要技术参数 1. 热电偶公称压力 一般是指在工作温度下保护管所能承受的静态外压而不破裂。容许的工作压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置入深度以及被测介质的流速与种类等有关。 2. 热电偶小置入深度 热电偶的小置入深度应不小于其保护管外径的 8 ～ 10 倍。（特殊产品例外） 3. 热电偶绝缘电阻 常温绝缘电阻的试验电压为直流 500V ± 50V ，测量常温绝缘电阻的大气条件为温度 15 ～ 35 ℃，相对温度 4%-5% ，大气压力 86 ～ 106kPa( 放置时间不于 2 小时 ) 。 a. 对于长度超过 1 米的热电偶 , 它的常温绝缘电阻值与其长度的乘积不小于 100M Ω .m 即 : Rr.L ≥ 100M Ω .m L>lm 式中 Rr.L-- 热电偶的常温绝缘电阻值 (M Ω ) L-- 热电偶的长度 (m) b. 对于长度等于或不足 1 米的热电偶 , 它的常温绝缘电阻值应不小于 100M Ω 4. 上限温度绝缘电阻 热电偶的上限温度绝缘电阻应不小于下表规定 :

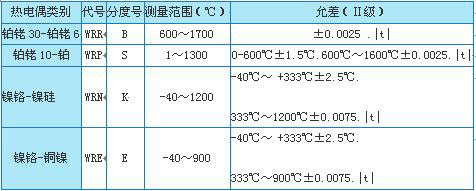

5. 热响应时间 在温度出现阶跃变化时 , 热电偶的输出变化至相当于该阶跃变化的 50% 所需要的时间 , 通常用τ 0.5 表示。 四、热电偶的分类 1. 按固定装置型式分类 热电偶作为主要测温手段，用途广泛，因而对固定装置和技术性能有多种要求，因此热电偶的固定装置分为六种：无固定装置式、螺纹式、固定法兰式、活动法兰式、活动法兰角尺形式、锥形保护管式六种。 2. 按装配及结构方式分 根据热电偶的性能结构方式可分为：可拆卸式热电偶、隔爆式热电偶、铠装热电偶和压弹簧固定式热电偶等特殊用途的热电偶。 五、测量范围和允差

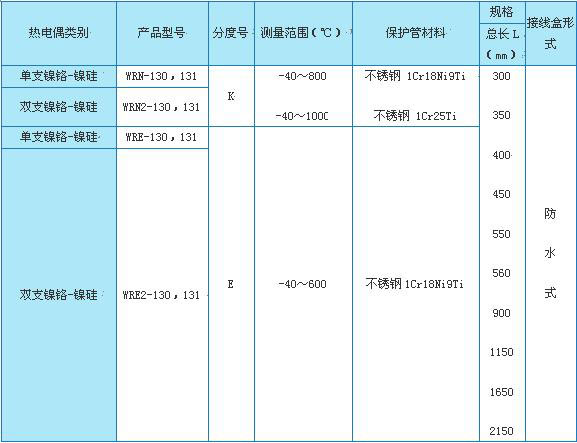

注 :t 为感温元件的实测温度 六、型号规格 1. 无固定装置式热电偶 a) 无固定装置式 (1) 热电偶
注 :(1) 结构牲 : 非置入部份为碳钢 20# (2) 直径Ф 25mm 为双层瓷套管。 b) 无固定装置式（ 2 ）热电偶

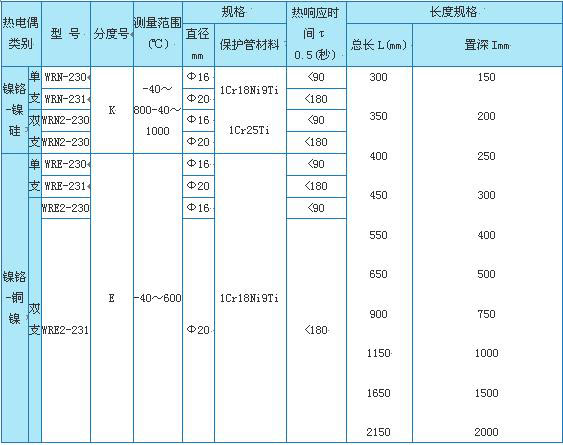

注：（ 1 ）热响应时间τ 0.5<90 秒。 （ 2 ） -40 ℃～ +800 ℃保护管材料 1Cr18Ni9Ti ， -40 ℃～＋ 1000 ℃保护管材料 1Cr25Ti 。 2. 螺纹式热电偶

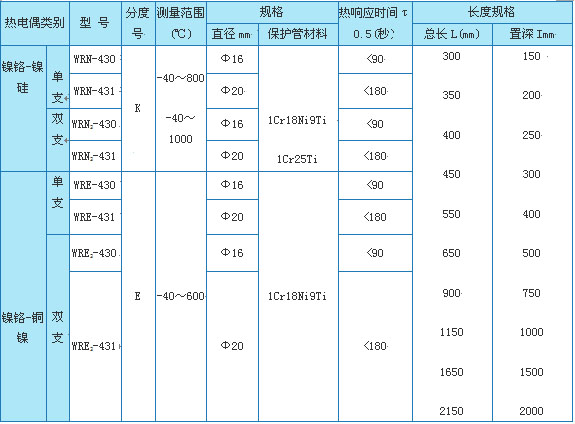

注 :(1)-40 ℃～＋ 800 ℃保护管材料 1Cr18Ni9Ti,-40 ℃～ +1000 ℃保护管材料 1Cr25Ti 。 3. 活动法兰式热电偶
注：（ 1 ） -40 ℃～ +800 ℃保护管材料 1Cr18Ni9Ti ， -40 ℃～ +1000 ℃保护管材料 1Cr25Ti 。 4. 固定法兰（ a ）、（ b ）热电偶
5. 活动法兰角尺形热电偶

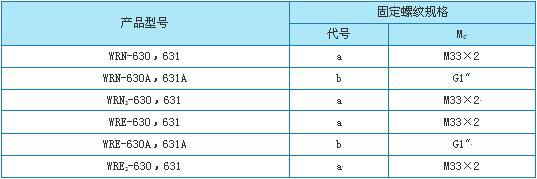

注：（ 1 ） -40 ℃～ +800 ℃保护管材料 1Cr18Ni9Ti ， -40 ℃～ +1000 ℃保护管材料 1Cr25Ti 。 （ 2 ）活动法兰盘尺寸可参照活动 法兰式热电偶。 另外：为了适应不同行业对固定法兰盘的焊接结构、尺寸不同的需要，本厂可为用户提供特殊标准法兰型的热电偶。 6. 固定锥形保护管式热电偶 固定螺纹锥形保护管型根据螺纹规格的不同而分（ a ）、（ b ）两种热电偶，固定螺纹的规格如下：

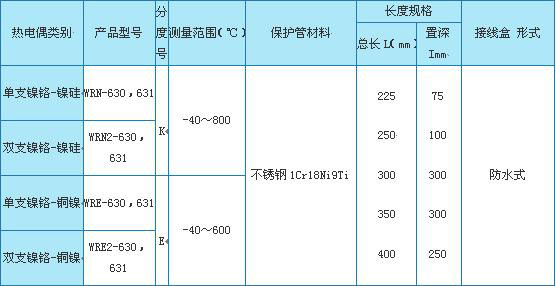

固定螺纹锥形保护管（ a ）、（ b ）热电偶
注：（ 1 ）热响应时间τ 0.5<90 秒。 631 为原 630 的改进型，改进后的型号采用深盲孔技术，测量端不再焊接，并用 IEC 标准。
产品选型及订货须知 1. 在选用及订货时，请注明（ a ）产品型号 （ b ）分度号 （ c ）保护材料及规格（直径）（ d ）保护管总长 L 及置入深度（ I ） (e) 固定装置型式 （ f ）产品实际测温范围 2. 螺纹式固定装置型式在订货时不标注均为固定外螺纹 M27 × 2 ，（其余螺纹固定型式均需注明，其中可动外螺纹 M27 × 2 与可动内螺纹 M27 × 2 只适用Ф 16 保护管） 3. 因用户特殊需要而与上述产品型号不符者，需要专门制造的产品，请注明您的特殊技术要求，来（或函）与我公司有关责任部门联系特殊订货。 特殊用途热电偶 1. 简易小型热电偶 （ 1 ）铂热电偶元件

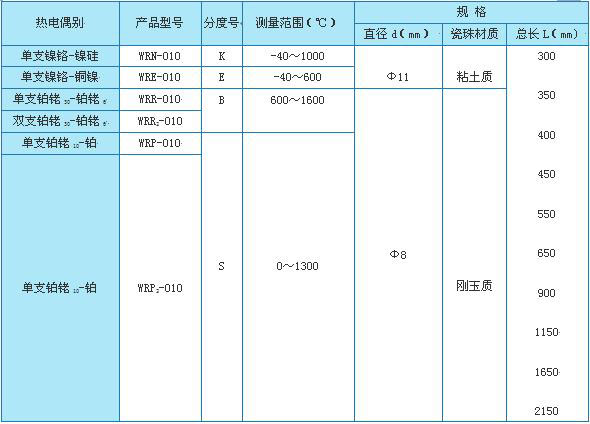

注：热响应时间τ 0.5<45 秒 （2）010 型热电偶感温元件
注：（ 1 ）热响应时间τ 0.5<3 秒 （ 2 ） WRN-010 各 WRE-010 型元件丝材直径Ф 1.2 ～Ф 2mm, 可带瓷接线板全套订购，亦可不带瓷接线板。主要供用户维修作更换的元件使用。 2.WRET-01 型压簧固定式镍铬 - 铜镍热电偶。 WRET--01 型压簧固定式镍铬 - 铜镍热电偶通过压簧通过压簧将热电偶端部与被测物表面紧贴，以提高测量的可靠性和准确性。若与显示仪表等配套使用可直接测量 0 ～ 400 ℃范围的温度，热电偶带有软性延长导线，可以自由变曲具有时间常数小，使用方便等特点，适用于塑料挤出机、轻纺、食品等工业。 WRET--01 型热电偶的基本原理，分度特性及允许偏差，参比端（冷接点）温度补偿，以及与显示测量仪表的连接法均与普通热电偶相同。 基本结构由保护管、锁紧卡套、弹簧、卡套、卡紧螺钉、连接螺栓、热电偶补偿导线等组成。 WRET--01 压簧固定式热电偶的型号规格
3.WRET-02 镍铬 - 铜镍热电偶 WRET-02 型镍铬 - 铜镍热电偶（分度号 E ）用于测量 0 ～ 400 ℃范围内的气体温度。该热电偶无接线盒。不带固定装置。热电偶外表包金属纺织防护套。带有软件性延长导线。可以自由弯曲，外型尺寸较小，具有热响应时间快，结构简单、价廉使用方便等特点，适用于分析仪器设备等工业测温。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|---|
