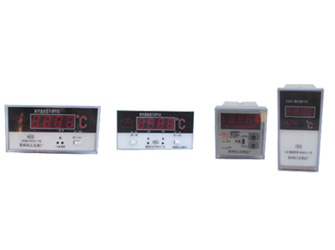

XMZ/T型系列数字显示调节仪

一、概述

XM 系列数字式显示调节仪按国家标准生产，采用了新颖，独特的线路设计，独创的结构形式。使其结构和线路非常简单，因此可靠性高，抗震性好，耗电量小，寿命长，使用简单，维修方便。

其特点为：使用了 20mm （ 0.8 英寸）或 12.5mm （ 0.5 英寸）数码显示，读数清晰、无视差、精度高、观察方便、测温灵敏、稳定性好、抗震性强、抗干扰性好等优点。

该仪表外形尺寸，安装尺寸、接线均与 XC 系列动圈式显示调节仪一致，为用户的仪表的更新换代提供了方便。

本仪表适用于工业过程多种参数测量和控制系统，可以与下列传感器、变送器配合使用或接受下列信号，用数字直接显示被测物理量。

a. 热电偶

b. 热电偶和电阻产生变化的传感器

c. 霍尔压力变送器或产生直流电压变化的传感变送器

d. 电阻远传压力表

e. 标准化模拟直流电信号或其它直流信号

二、主要技术指标

1. 型式：盘装式（有横式、竖式和方型三种）

2. 显示方式： 3 （ 1/2 ） LED 数码显示，大读数± 1999

3. 基本误差：± 0.5 ％ FS （ FS 为满量程）

4. 分辨率：± 200 ℃以下为 0.1 ℃，± 200 ° C 以上为 1 ℃

5. 零点漂移：一小时内零点漂移小于基本误差的五分之一。

6. 连续运行：仪表 24 小时连续工作后，其误差仍小于基本误差。

7. 外形尺寸： 160 × 80 × 180/270mm 96 × 96 × 150/210mm 72 × 72 × 135mm

8. 开孔尺寸：横式： 152 × 76mm 竖式： 76 × 152mm 方表： 92 × 92mm 68 × 68mm

9. 电源电压：交流 220 +10/-15V ，电源频率 50 ± 2Hz

10. 环境温度： 0 ～ 50 ℃

11. 相对湿度 ：≤ 85 ％

12. 位式控制：设定范围为全量程，控制误差小于± 0.5 ％ FS

输出接点容量： 220V 、 3A 交流无感负载。

注：三位式设定中，下限设定不能超过上限设定。

13. 恒流输出： 0 ～ 10mA 负载为 0 ～ 1K Ω ,4 ～ 20mA 负载为 0 ～ 500 Ω，输出精度小于± 0.5 ％ FS 。

14. 功耗：小于 5W

15. 重量：约 1 千克
