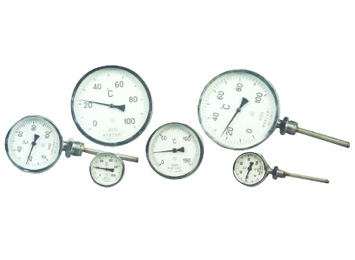

1 、主要技术参数：
（ 1 ）精确等级： 1.5 基本误差限为量程的± 1.5%
（ 2 ）时间常数：护套管直径 d=6mm, ＜ 30S d=8;10; 12mm ＜ 40S
（ 3 ）护套管的公称压力： 6.4MPa( 静压 )
（ 4 ）护套管材料： 1Cr18Ni9Ti
2 、温度计型号及各字符的意义
3 、型号的规格见表一
型式 |
型 号 |
标度盘公称直径 mm |
测量范围℃ |
分格值℃ |
插入长度 mm |
护套管直径 mm |
安装螺纹 mm |
壳体材料 |
|
角型 |
WSS- 301
302 |
60 |
-80 ～ +40
-40 ～ +80 |
2 |
75
100
150
200
250
300 |
6 |
可动外螺纹 M16 × 1.5
可动内螺纹 M16 × 1.5 |
钢板 |
|
0 ～ 50 |
1 |
|
WSS- 301A
302A |
0 ～ 100
0 ～ 150 |
2 |
75
100
150
200
250
300
400
500
750
1000
1250
1500
1750
2000 |
8
10
12 |
铸铝合金 |
|
直型 |
WSS- 311A
312A |
0 ～ 200
0 ～ 300 |
5 |
|
角型 |
WSS- 401
402 |
100 |
-80 ～ +40
-40 ～ +80 |
2 |
可动外螺纹 M27 × 2
可动内螺纹 M27 × 2 |
钢板 |
|
WSS- 401A
402A |
|
角型（抽芯式） |
WSS- 4011A
4021A |
铸铝合金 |
|
直型 |
WSS- 411
412 |
|
钢板 |
|
WSS- 411A
412A |
|
角型（抽芯式） |
WSS- 4111A
4121A |
|
角型 |
WSS- 501
502 |
0 ～ 50 |
1 |
铸铝合金 |
|
WSS- 501A
502A |
|
|
角型（抽芯式） |
WSS- 5011A
5021A |
150 |
0 ～ 100
0 ～ 150 |
2 |
|
直型 |
WSS- 511
512 |
钢板 |
|
WSS- 511A
512A |
0 ～ 200
0 ～ 300 |
5 |
铸铝合金 |
|
直型（抽芯式） |
WSS- 5111A
5121A |
|
可调角型 |
WSS- 463
466 |
100 |
0 ～ 400
0 ～ 500 |
10 |
200
250
300
400
500 |
6 |
固定螺纹 R1/2
可调管接头 R1/2 |
不锈钢板 |
|
WSS- 461
462 |
不锈钢板 |
|
WSS- 461A
462A |
75
100
150
200
250
300
400
500
750
1000
1250
1500
1750
2000 |
10
12 |
可动外螺纹 M27 × 2
可动内螺纹 M27 × 2 |
铸铝合金 |
|
可调角型（抽芯式） |
WSS- 4611A
4621A |
100
150
200
250
300
400
500
750
1000 |
10 |
|
|
注：
1 、带 * 的抽芯式无插入长度 75mm 规格，其它型式需另行洽商。
2 、护套管材料， 1Cr18Ni9Ti, 要求其它材料须注明。
3 、要求其它安装螺纹需另行洽商。
4 、法兰连接须提供法兰标准号及规格。
5 、抽芯式温度计的护套管直径为￠ 10 ￠ 12.
6 、温度计标度盘公称直径为￠ 100 ，￠ 150 的插入长度为
（ 1 ）当护套管直径为￠ 8 ，插入长度范围为 75-500mm ；
（ 2 ）当护套管直径为￠ 10 ，插入长度范围为 75-1000mm;
（ 3 ）当护套管直径为￠ 12 ，插入长度范围为 1250-2000mm.
7 、要求其它护套管直径另行洽商。

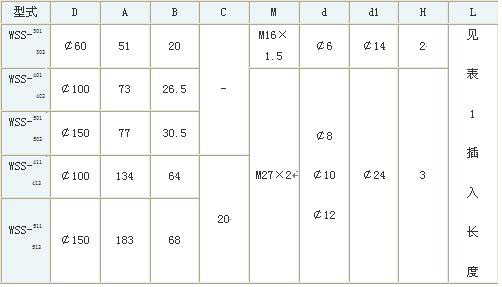

螺纹管接头尺寸
安装方式 |
M |
S |
h |
h1 |
h2 |
d2 |
可动外螺纹管接头 |
M16 × 1.5 |
20 |
20 |
12 |
3 |
￠ 9.5 |
M27 × 2 |
30 |
26 |
16 |
4 |
￠ 17.5 |
可动内螺纹管接头 |
M16 × 1.5 |
20 |
20 |
15 |
3 |
￠ 9.5 |
M27 × 2 |
20 |
25 |
20 |
5 |
￠ 17.5 |
型号 |
D |
M |
S |
d |
L |
L1 |
WSS - 461A
462A |
￠ 122 |
M27 × 2 |
30 |
￠ 10 ￠ 12 |
见表 1 插入长度 |
165 |
WSS- 4611A
4612A |
￠ 10 |
|
