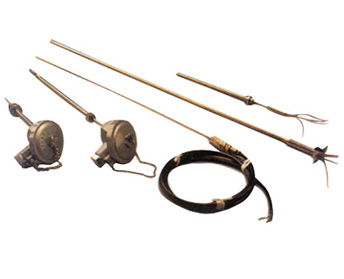

WRK系列铠装热电偶
一、概述
铠装热电偶具有能弯曲，耐高压，热响应时间快和坚固耐用等许多优点，它与可拆卸式热电偶一样作为测量温度的变送器，通常和显示仪表，记录仪表和电子调节器配套使用，同时，亦可以作为可拆卸式热电偶的感温元件。它可以直接测量各种生产过程中从 0 ～ 800 ℃范围内的液体，蒸汽和气体价质以及固体表面的温度。
二、工作原理和基本结构
铠装热电偶的工作原理和基本特性与普通热电偶相同。
铠装热电偶的结构原理是由导体、高绝缘氧化镁外套 1Cr18Ni9Ti 不锈钢保护管，以多次一体拉制而成。
铠装热电偶主要由接线盒、接线端子和铠装热电偶芯子组成基本结构，并配以各种固定装置组成。
铠装热电偶分露端式、绝缘式、接壳式三种：
1. 铠装热电偶材料结构形式
2. 测量端（热端）结构形式
3. 固定装置型式
铠装热电偶固定装置有：固定卡套式，可动卡套式，固定法兰式，可动法兰式四种结构形式。

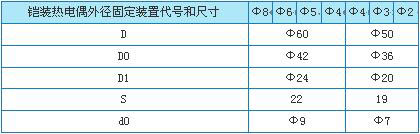

卡套螺纹接头：
注 : 括号内的数字这档规格一般不予采用 , 如需要作特殊规格订货。
为了适应不同行业对固定法兰盘的焊接结构、尺寸不同的需要 , 用户可以根据实际情况特殊订货。
注 : 愉的规格一般不予采用。仅用于特殊订货。
4. 铠装热电偶接线盒形式 :
铠装接线盒目前有简易式、防水式、手柄式、小接线盒式、接插式、补偿导线式多种结构型式。
三、主要技术参数
1. 测量范围和允差
注 :(1) |t| 为被测温度的值
(2) 分度号为 T 的产品需要与公司协商订货

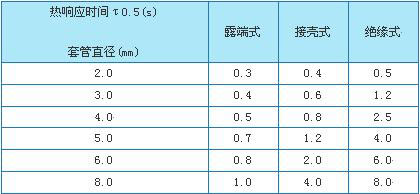

2. 铠装热电偶热响应时间
铠装热电偶热响应时间不大于下表的规定 :
3. 绝缘电阻
当周围空气湿度为 15 ～ 35 ℃ , 相对湿度不大于 80% 时 , 绝缘型铠装热电偶的偶丝与外套管之间的绝缘电阻值应符合下表的规定 :
4. 可挠度
铠装热电偶的可挠曲率半径不小于其外径的 5 倍。
5. 铠装热电偶的外径和名义长度标准规定格如下表 :
铠装热电偶外径 d(mm) |
||||
Ф 8 |
Ф 6 |
Ф 5 |
Ф 4 |
Ф 3 |
50 75 100 150 200 250 300 400 500 750 1000 |
50 75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 |
75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 |
75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 10000 |
75 100 150 200 250 300 400 500 750 1000 1250 1500 2000 2500 3000 4000 5000 7500 10000 15000 |
注 :(1) 直径Ф 3mm 绝缘式铠装热电偶名义总长 L 不得大于 10000mm 。
(2) 直径Ф 2mm 铠装热电偶须和本公司协商订货。
四、型号规格

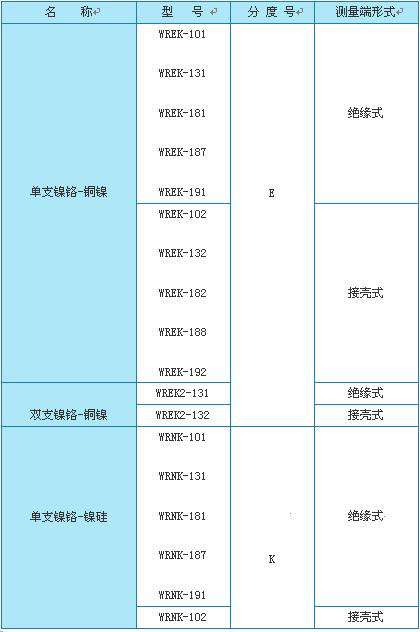

1. 无固定装置式铠装热电偶
注 : 套管外径 d(mm): Ф 2 、Ф 3 、Ф 4 、Ф 5 、Ф 6 、Ф 8 。
2. 固定卡套螺纹装置式铠装热电偶
注 : 套管外径 d(mm): Ф 2 、Ф 3 、Ф 4 、Ф 5 、Ф 6 、Ф 8 。

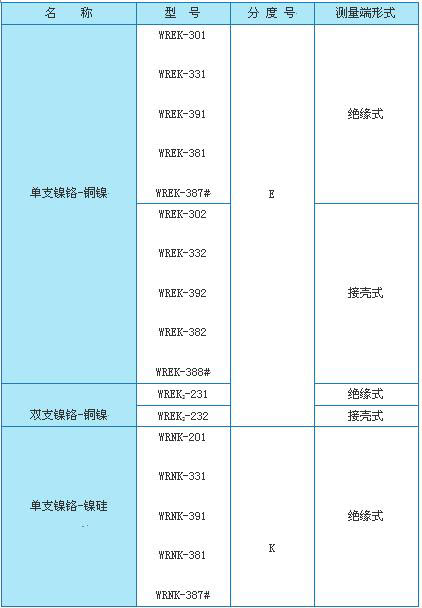

3 . 可动卡套螺纹装置式铠装热电偶
注 : 套管外径 d(mm): Ф 2 、Ф 3 、Ф 4 、Ф 5 、Ф 6 、Ф 8 。
(2)"#": 型号 387 与 388 套管径为Ф 3 、Ф 4mm 。

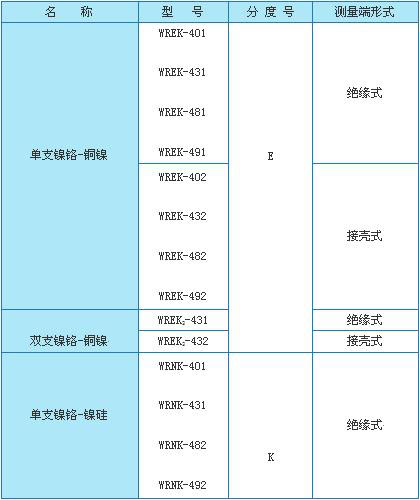

4. 固定卡套法兰装置式铠装热电偶
5. 可动卡套法兰装置式铠装热电偶
名 称 |
型 号 |
分 度 号 |
测量端形式 |
单支镍铬 - 铜镍 |
WREK-501 WREK-531 WREK-581 WREK-591 |
E |
绝缘式 |
WREK-502 WREK-532 WREK-582 WREK-592 |
接壳式 |
||
双支镍铬 - 铜镍 |
WREK 2 -531 |
绝缘式 |
|
WREK 2 -532 |
接壳式 |
||
单支镍铬 - 镍硅 |
WRNK-501 WRNK-531 WRNK-582 WRNK-592 |
K |
绝缘式 |
WRNK-502 WRNK-532 WRNK-582 WRNK-592 |
接壳式 |
||
双支镍铬 - 镍硅 |
WREK 2 -531 |
绝缘式 |
|
WREK 2 -532 |
接壳式 |
||
单支铜 - 铜镍 |
WRCK-501 WRCK-531 WRCK-581 WRCK-591 |
T |
绝缘式 |
WRCK-502 WRCK-532 WRCK-582 WRCK-592 |
接壳式 |
||
双支铜 - 铜镍 |
WREK 2 -531 |
绝缘式 |
|
WREK 2 -532 |
接壳式 |
注 : 套管外径 d(mm): Ф 2 、Ф 3 、Ф 4 、Ф 5 、Ф 6 、Ф 8 。
6. 无固定装置多对式铠装元件热电偶
名 称 |
型 号 |
分 度 号 |
测量端形式 |
镍铬－康铜多对式铠装元件热电偶 |
WREK-1313 WREK-1314 WREK-1315 WREK-1316 |
E |
绝缘式 |
WREK-1323 WREK-1324 WREK-1325 WREK-1326 |
接壳式 |
||
镍铬－镍硅多对式铠装热电偶元件 |
WRNK-1313 WRNK-1314 WRNK-1315 WRNK-1316 |
K |
绝缘式 |
WRNK-1323 WRNK-1324 WRNK-1325 WRNK-1326 |
接壳式 |
注：（ 1 ）多对式铠装元件外径Ф 3 、Ф 3mm 二种。
（ 2 ）多对式热电偶分三对、四对、五对、六对四种规格。
