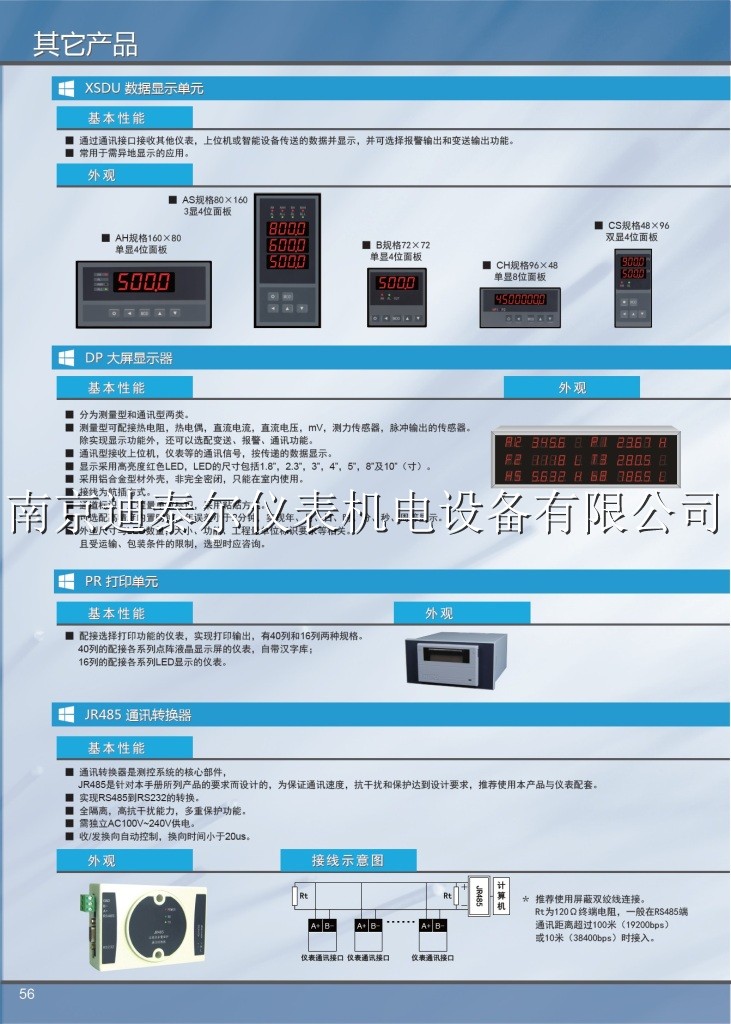

XSDU数据显示单元
XSDU系列数据显示单元
■ 通过通讯接口接收其他仪表，上位机或智能设备传送的数据并显示，并可选择报警输出和变送输出功能。
■ 常用于需异地显示的应用
内容代码说明
XSDU-
1组4位或5位LED显示
外形尺寸
AH
160×80×125 开孔尺寸：152×76
AS
80×160×125 开孔尺寸：76×152
B
96×96×112 开孔尺寸：92×92
CH
96×48×112 开孔尺寸：92×45
CS
48×96×112 开孔尺寸：45×92
D
72×72×112 开孔尺寸：68×68
用途分类
C
与计算机配接
M
与XS系列仪表或模块配接
显示窗位数
4
4位
5
5位
8
8位
显示窗数量
1～4
标配为：1组4位或5位LED显示，超过范围需另计收费。
报警（选件）（250V AC/3A,阻性负载）
T1～4
CH、CS及D型仪表限制为2点；AH、AS、B型仪表限制为4点
变送（选件）(AH\AS\B可同时带2路输出)
（分辨率：1/3000；负载能力：600Ω）A1
电流输出（4-20）mA、（0-20）mA、（0-10）mA
A2
电压输出（0-5）V、（1-5）V
A3
电压输出（0-10）V
通讯（选件）
（通讯速率：2400、4800、9600、19200）
（通讯地址：0-99）S1
TC ASCⅡ协议 RS232
S2
TC ASCⅡ协议 RS485
M1
modbus-RTU协议 RS232
M2
modbus-RTU协议 RS485
电源规格
V0
100-240V AC 50/60 Hz
V1
10-24V AC 50/60 Hz；10-24V DC
仪表或模块的系列号
*
应注明配接XS系列仪表或模块的系列号
DP系列大屏显示器
■ 分为测量型和通讯型两类。
■ 测量型可配接热电阻，热电偶，直流电流，直流电压，mV，测力传感器，脉冲输出的传感器。
除实现显示功能外，还可以选配变送、报警、通讯功能。
■ 通讯型接收上位机，仪表等的通讯信号，按传递的数据显示。
■ 显示采用高亮度红色LED，LED的尺寸包括1.8”，2.3”，3”，4”，5”，8”及10”（寸）。
■ 采用铝合金型材外壳，非密闭，只能在室内使用。
■ 接线为航插方式。
■ 通道标识，工程量单位标识，采用粘贴方式。
■ 可选配高精度内置时钟，年误差小于2分钟，实现年、月、日、时、分、秒、周等显示。
■ 外型尺寸与LED数量，大小、功能、工程量单位标识要求等相关。且受运输、包装条件的限制，选型时应咨询。
14.5.1、测量型大屏显示器
内容代码说明
DP—
单面：4位LED，铝合金外壳；双面：8位LED，铝合金外壳。
单双面选择
1—
单面
2—
双面
□□×□□—
前两位为选择数码管的尺寸，后两位为对应选择数码管的位数
1.8×04—
2.3×04—
3.0×04—
4.0×04—
5.0×04—
8.0×04—
10 ×04—
实时时钟显示
SZ—
内置高精度时钟模块，无此选项可省略
内置仪表类型
□□□…□□
内置仪表的价格计算，参加相应仪表的选型报价单。
通讯型大屏显示器
内容代码说明
DP—
单面：4位LED，铝合金外壳；双面：8位LED，铝合金外壳
通讯
协议
类型A—
按用户提供协议
B—
配接XS系列仪表或模块
C—
配接计算机，按标准缓冲区方式
单双面选择
1—
单面
2—
双面
LED高度×位数
（注2）□□×□□—
前两位为选择数码管的尺寸，后两位为对应选择数码管的位数
1.8×04—
2.3×04—
3.0×04—
4.0×04—
5.0×04—
8.0×04—
10 ×04—
报警（选件）
T1～4
T1～4点继电器输出
变送路数（选件）
A1～2
1～2路变送输出
通讯
（通讯速率：2400、4800、9600、19200）
（通讯地址：0-99）S1
TC ASCⅡ协议 RS232
S2
TC ASCⅡ协议 RS485
M1
M2
电源规格
V0
100-240V AC 50/60 Hz
实时时钟显示（选件）
—SZ
内置高精度时钟模块
PR打印单元
■配接选择打印功能的仪表，实现打印输出，有40列和24列两种规格。
■40列的配接各系列点阵液晶显示屏的仪表，自带汉字库；
■24列的配接各系列LED显示的仪表
内容代码说明
PR-
打印纸1卷
打印机
24
24列串口打印单元
40
40列串口打印单元（带汉字库）
外形尺寸
160(W)×80(H)×180(L) 塑料外壳 开孔尺寸：152×76
电源规格
V0
100-240V AC 50/60 Hz
JR485通讯转换器
■ 通讯转换器是测控系统的核心部件，JR485是针对本手册所列产品的要求而设计的，为保证通讯速度，抗干扰和保护达到设计要求，推荐使用本产品与仪表配套。
■ 实现RS485到RS232的转换。
■ 全隔离，高抗干扰能力，多重保护功能。
■ 需独立AC100V~240V供电。
■ 收/发换向自动控制，换向时间小于20us
内容代码说明
JR485
外形尺寸：82(W)×34(H)×122(L)，含转接线，仪表电源：100V AC---240V AC
保护型RS232-RS485转换器用户手册JR485C03.pdf
