WZP 系列铂热电阻元件
一、概述
铂热电阻是一种精确、灵敏、稳定的温度传感器。铂热电阻元件是用微型陶瓷管、孔内装绕制好的铂热电阻丝脱胎线圈制成感温元件，由于感温元件可以做得相当小（小外径可做到Ф 1.6 ～Ф 1.2mm ）因此它可以制成各种微型温度传感器探头。可用于 -200 ～ +420 ℃范围内的温度。
WZP 系列铂热电阻按我国新标准 JB/T8622-1997 进行生产。由于该系列产品具有结构小，使用范围广、可靠性好、热响应时间短等优点，可形成多品种、多规格的系列产品为石油、化工、电站、冶金、轻工、食品、纺织、医疗卫生、科研、农业以及机械行业提供新一代优质产品。
二、工作原理
铂热电阻元件作为一种温度传感器，其工作原理是在温度作用下，铂电阻丝的电阻值随着温度的变化而变化。温度和电阻的关系接近于线性关系，偏差极小且随着时间的增长，偏差可以忽略，且电气性能稳定。
三、主要技术参数
1. 测量范围和允差
类别 |
代号 |
分度号 |
测量范围 ( ℃ ) |
允差等级 |
允差 t( ℃ ) |
铂电阻 |
WZP |
Pt100 |
-200 ～ 800 |
A 级 |
± （ 0.15+0.00 2|t| ） |
B 级 |
± （ 0.30+0.00 5|t| ） |
注： ① |t| 为感温元件的实测温度值。
② A 级允差不适用范围于 t ﹥ 650 ℃的温度范围，且不适合采用二线制。
2. 自热影响
铂电阻允许通过的大测量电流为 5mA ，由此产生的温升不大于 0.3 ℃
3. 热电阻感温元件在 0 ℃时的电阻值（ R0 ）和它在 100 ℃时的电阻（ R100 ）比值（ R100/R0 ）
分度号 Pt100 ： A 级 R0=100 ± 0.06 Ω
B 级 R0=100 ± 0.12 Ω
W100=R （ 100 ℃） /R （ 0 ℃） =1.3851
四、型号规格

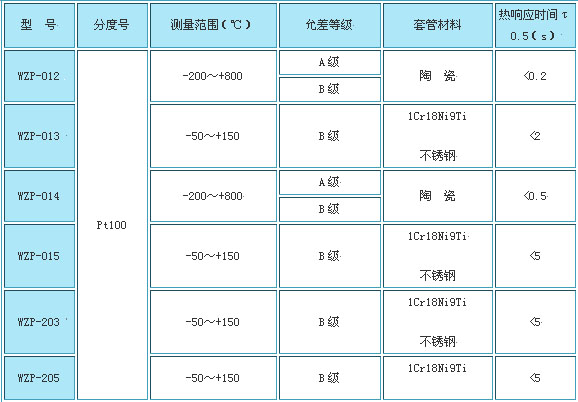

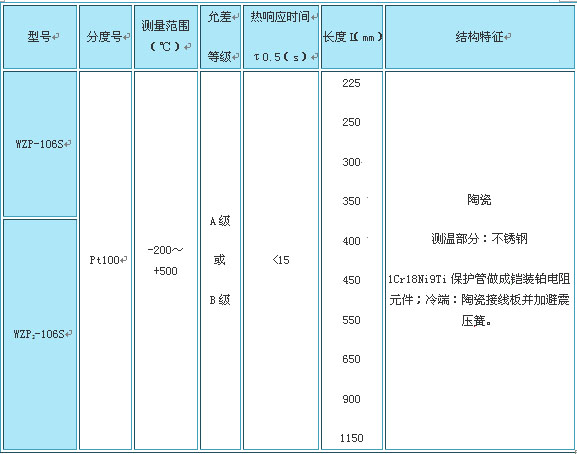

1. 铂电阻元件
2. 端面铂电阻元件
型 号 |
分 度 号 |
测量范围（℃） |
允差
等级 |
套管材料 |
热响应时间
τ 0.5 （ s ） |
WZPM-018 |
Pt100 |
-200 ～ +500 |
B 级 |
陶 瓷 |
<0.5 |
WZPM-0110 |
-50 ～ +150 |
B 级 |
1Cr18Ni9Ti
不锈钢 |
<5 |
WZPM-2012 |
-200 ～ +150 |
B 级 |
1Cr18Ni9Ti
不锈钢 |
<10 |
3. 带瓷接线板铂电阻元件
注：可作可拆式铂电阻更换元件。
4. 薄片型铂热电阻元件
热电阻类别 |
产品型号 |
分度号 |
测量范围（℃） |
规格 |
热响应时间τ 0.5 （ s ） |
总长 L （ mm ） |
长 I （ mm ） |
宽 B （ mm ） |
厚（ mm ） |
铂热电阻感温元件（薄片型） |
WZP-002 |
Pt100 |
0 ～ 420 |
28 |
17 |
32 |
0.5 |
<15 |
WZP-003 |
82 |
32 |
10 |
0.5 |
WZP-003A |
0 ～ 200 |
55 |
22 |
6 |
1 |
<10 |
注： 1. 外保护区层为 1Cr18Ni9Ti 不锈钢片。
2. 工作电流 <5mA
5. 感温元件
热电阻类别 |
产品型号 |
分度号 |
测量范围（℃） |
保护管材料 |
规格 |
热响应时间τ 0.5 （ s ） |
|
|
|
|
单支铂热电阻感温元件 |
WZP-010 |
Pt100 |
-200 ～ +420 |
外保护层为 1Cr18Ni9Ti 不锈钢薄片 |
Ф 12 |
300
350
450
550
650
900
1150
1400
1650
2150 |
|
|
<60 |
双支铂热电阻感温元件 |
WZP 2 -010 |
单支铂热电阻感温元件 |
WZP-011 |
双支铂热电阻感温元件 |
WZP 2 -011 |
Ф 8 |
300
350
450
550 |
|
|
<30 |
铜热电阻感温元件 |
WZC-010A |
Cu50 |
-50 ～ +100 |
紫铜管 |
Ф 8 |
300
350
450
550
650
900
1150
1400
1650
2150 |
|
|
<90 |
铂热电阻感温元件 |
WZP-035S |
Pt100 |
-50 ～ +150 |
不锈钢套管 |
Ф 6 |
535 |
35 |
|
<5 |
铂热电阻感温元件 |
WZC-001 |
Cu50 |
-50 ～ +100 |
不锈钢套管 |
Ф 4 |
300 |
25 |
|
<30 |
注： 1.WZP-035S 采用引进元件 WAP-014S 。精度等级： B 级
五、普通型热电阻（热电阻元件）
固定螺纹式热电阻
热电阻类别 |
产品型号 |
分度号 |
测量范围 （℃） |
保护管材料 |
规格 |
热响应时间 τ 0.5 （ s ） |
总长 L(mm) |
置深 I(mm) |
铜热电阻（双股引出线） |
WZC-200 |
Cu50 |
-50 ～ +100 |
不锈钢 1Cr18Ni9Ti |
500
550
600
700
900 |
100
150
200
300
400 |
<240 |
单支铂热电阻 |
WZP-260 |
Pt100 |
0 ～ +100 |
不锈钢 1Cr18Ni9Ti |
|
75 100 150 170 180 200 220 270 300 400 410 420 |
<30 |
双支铂热电阻 |
WZP2-260 |
<45 |
表面铂热电阻 |
WZPM-267 |
Pt100 |
-50 ～ +150 |
不锈钢 1Cr18Ni9Ti |
100 150 200 250 300 350 |
|
<30 |
单支铂热电阻 |
WZP-269 |
-200 ～ +300 |
不锈钢 1Cr18Ni9Ti |
160 185 235 258 335 |
75
100 150 200 250 |
<30 |
双支铂热电阻 |
WZP2-269 |
<45 |
铜热电阻 |
WZC-269 |
Cu50 |
-50 ～ +100 |
黄铜 H62 不锈钢 1Cr18Ni9Ti |
<120 |
铜热电阻 |
WZC-267 |
Cu50 |
-50 ～ +150 |
不锈钢 1Cr18Ni9Ti |
95 105 130 155 205 |
40 50 75 100 150 |
<45 |
铜热电阻 |
WZP-280 |
Pt100 |
-200 ～ +300 |
不锈钢 1Cr18Ni9Ti |
175 200 250 300 350 |
75 100 150 200 250 |
<30 |
注： WZC-200 双股引出电缆作导线。
|
